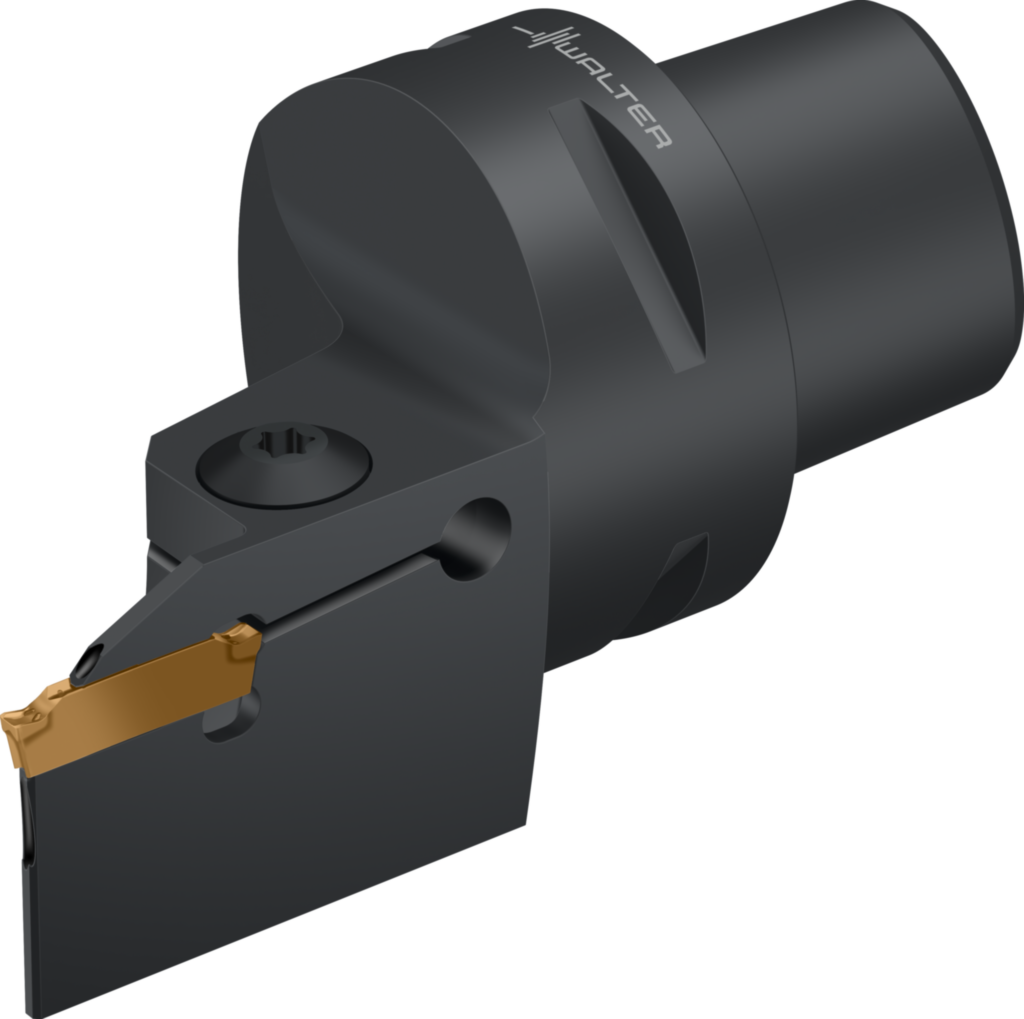

Suporţi pentru canelare – canelare radială G4011-C3R-2T17DX18-P 7957670
Suporţi pentru canelare – canelare radială G4011-C...-P • Walter Capto TM • Fixare cu şuruburi • metric • Walter Capto TM ISO 26623 • Dreapta • DX18 • s=2mm • Tmax=17mm
| Producător | Walter |
|---|
| Cod producător | G4011-C3R-2T17DX18-P |
|---|
| Cod articol | 7957670 |
|---|
| EAN | 0636786967 |
|---|
| Tip | Suporţi pentru canelare – canelare radială |
|---|
| Greutate netă | 0,184 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Eliminare mai uşoară a aşchiilor datorită înălţimii reduse a capului suportului [h]
- Manevrare mai simplă la utilizarea deasupra capului
- Stabilitate optimă datorită gamei de diferite adâncimi de canelare
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 17 mm |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Diametrul maxim de despărțire (D2) | 52 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 2 |
|---|
| Codul dimensiunii de îmbinare (d1) | C3 |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea maximă în consolă (l4) | 55 mm |
|---|
| Codificare sculă (Codificare) | G4011-C3R-2T17DX18-P |
|---|
| Plăcuţe amovibile posibile (Tip) | DX18-2E2 .. |
|---|
| Lăţimea corpului (s1) | 1,6 mm |
|---|
| Lăţimea funcţională (f1) | 20 mm |
|---|
| Greutatea (Greutate) | 0,184 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 2 mm |
|---|
| Lăţime funcţională (A2) | 20 mm |
|---|
| Lungime funcţională (A3) | 55 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Adâncime de aşchiere (A8) | 17 mm |
|---|
| Lungime în consolă (B3) | 74 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 74 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 320 |
|---|
| Masă (greutate) (D7) | 0,184 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | G4011-C3R-2T17DX18-P |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$DX182000***EX** |
|---|
| Codificare plăcuţă amovibilă (J42) | DX18-2 |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0320$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
