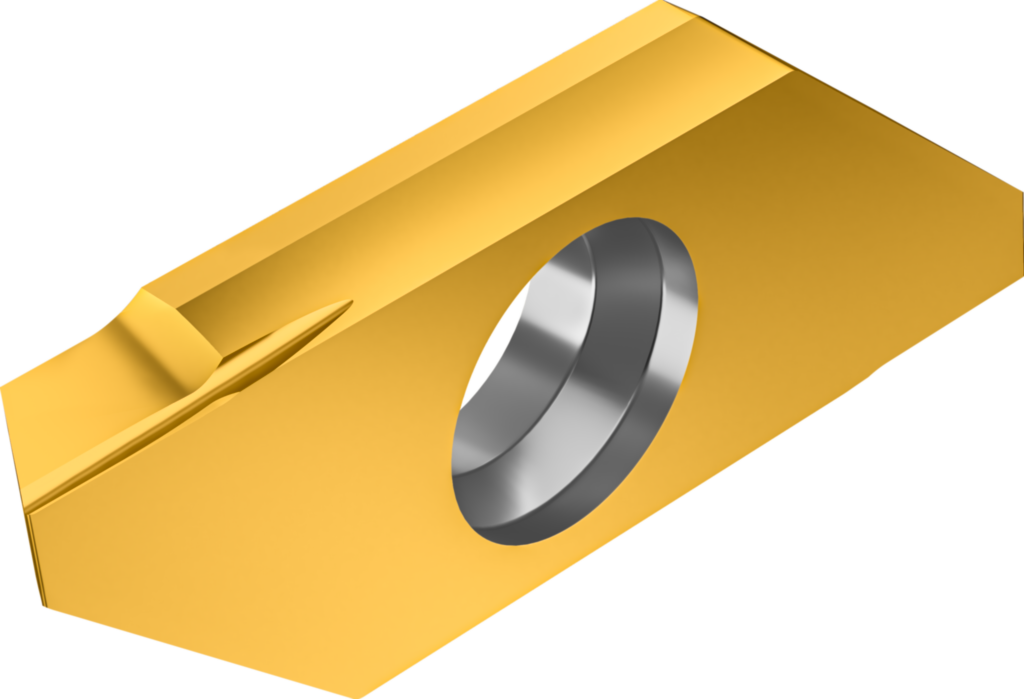

Strunjire înainte - inserții de tăiere WT26-R300L020-DG8 WN23 8464591
Strunjire înainte - inserții de tăiere WT ...-DG8 • Dreapta • WN23 • s=3mm • r=0,2mm
| Producător | Walter |
|---|
| Cod producător | WT26-R300L020-DG8 WN23 |
|---|
| Cod articol | 8464591 |
|---|
| EAN | 4063465535001 |
|---|
| Tip | Strunjire înainte - inserții de tăiere |
|---|
| Greutate netă | 0,006 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Adâncime de aşchiere (ap) | 0.1–3.0 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 2 |
|---|
| Lăţime de aşchiere (s) | 3 mm |
|---|
| Avans pe rotaţie (f) | 0.02–0.16 mm |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea muchiei aşchietoare (l) | 25 mm |
|---|
| Lungimea maximă a muchiei de tăiere (APMX) | 4 mm |
|---|
| Denumire (Codificare) | WT26-R300L020-DG8 WN23 |
|---|
| Unghiul de atac (κ) | 35.00000000000000 |
|---|
| Rază la colţ (r) | 0,2 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.02 |
|---|
| Toleranţă lungime (lTol) | ±0.03 |
|---|
| Formă profil (A1) | 2 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 3 mm |
|---|
| Unghi muchie aşchietoare principală stânga (B2) | 35° |
|---|
| Masă (greutate) (D75) | 0,006 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 6° |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | F |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | R |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | DG8 |
|---|
| Număr de muchii aşchietoare (F2) | 1 |
|---|
| Lungime plăcuţe amovibile (G1) | 25 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 3,18 mm |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Înălţime muchie aşchietoare (G7) | 3,18 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WN23 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | WT26-R300L020-DG8 WN23 |
|---|
| Codificare produs (J22) | 8422 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$WT2603$$3RA**$$ |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
