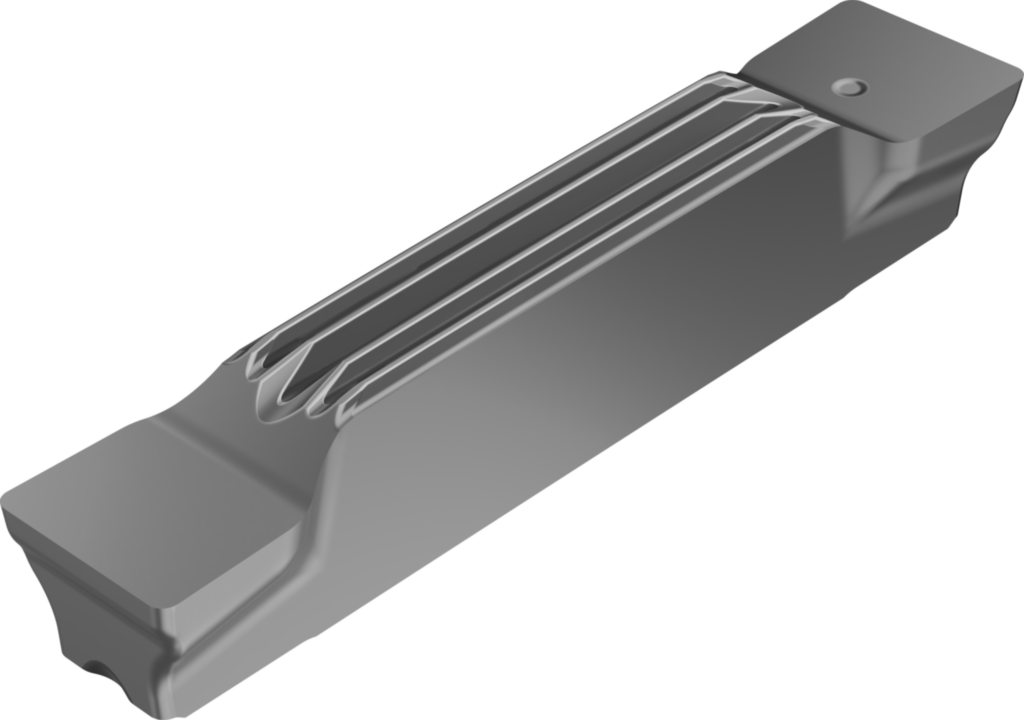

Semifabricate pentru forme speciale GD26-5E630N04 WMG40 8782410
Semifabricate pentru forme speciale GD ...-.X..N • Neutru • WMG40 • s=6,3mm • r=0,4mm
| Producător | Walter |
|---|
| Cod producător | GD26-5E630N04 WMG40 |
|---|
| Cod articol | 8782410 |
|---|
| EAN | 4063467250568 |
|---|
| Tip | Semifabricate pentru forme speciale |
|---|
| Greutate netă | 0,009 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Lăţimea plăcuţei (b) | 4,4 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 2 |
|---|
| Lăţime de aşchiere (s) | 6,3 mm |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Lungimea muchiei aşchietoare (l) | 26,5 mm |
|---|
| Denumire (Codificare) | GD26-5E630N04 WMG40 |
|---|
| Rază (r) | 0,4 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.05 |
|---|
| Toleranţă lungime (lTol) | ±0.15 |
|---|
| Formă profil (A1) | 1 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 6,3 mm |
|---|
| Adâncime profil (A8) | 25 mm |
|---|
| Masă (greutate) (D75) | 0,009 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 7° |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | N |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | .X..N |
|---|
| Număr de muchii aşchietoare (F2) | 2 |
|---|
| Lungime plăcuţe amovibile (G1) | 26,5 mm |
|---|
| Lăţimea plăcuţei aşchietoare (G2) | 4,4 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 5,88 mm |
|---|
| Tip de fixare (G5) | 7 |
|---|
| Înălţime muchie aşchietoare (G7) | 4,48 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WMG40 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | GD26-5E630N04 WMG40 |
|---|
| Codificare produs (J22) | 8662 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$GD2650007$$EX$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
