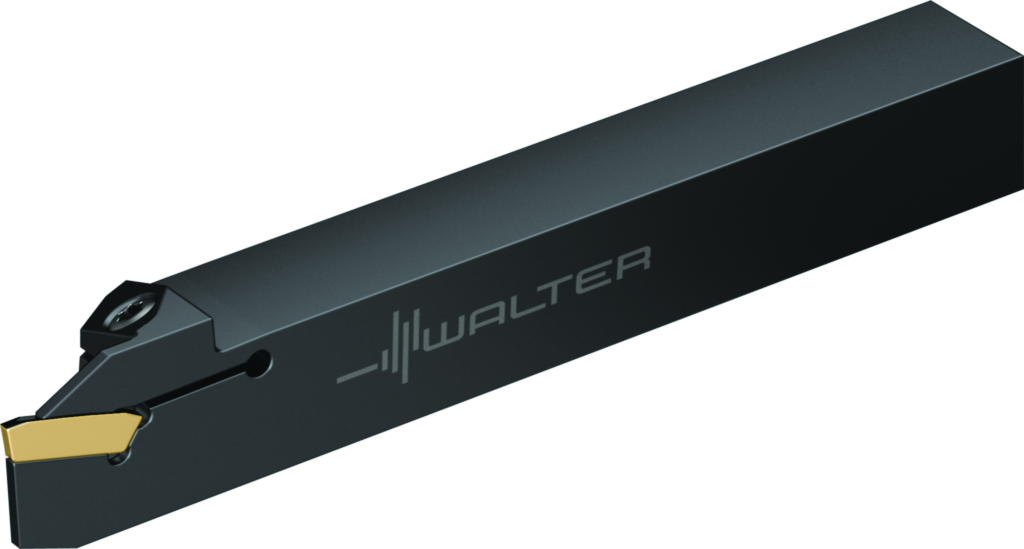

Sculă cu coadă – radială XLDER1616K-GX16-2 5329143
Sculă cu coadă – radială XLDE • Fixare cu şuruburi • Şurub de strângere rabatat spre interior • metric • Coadă cu secţiune pătrată • Dreapta • GX16 • s=3mm • Tmax=16mm
| Producător | Walter |
|---|
| Cod producător | XLDER1616K-GX16-2 |
|---|
| Cod articol | 5329143 |
|---|
| EAN | 0585293935 |
|---|
| Tip | Sculă cu coadă – radială |
|---|
| Greutate netă | 0,275 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Date tehnice
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea totală (l1) | 125 mm |
|---|
| Codificare sculă (Codificare) | XLDER1616K-GX16-2 |
|---|
| Plăcuţe amovibile posibile (Tip) | GX16-2E3 .. |
|---|
| Greutatea (Greutate) | 0,316 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 3 mm |
|---|
| Lăţime funcţională (A2) | 14,8 mm |
|---|
| Lungime funcţională (A3) | 125 mm |
|---|
| Înălţime de funcţionare (A4) | 16 mm |
|---|
| Adâncime de aşchiere (A8) | 16 mm |
|---|
| Lungime în consolă (B3) | 125 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 125 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Înălţimea cozii (C4) | 16 mm |
|---|
| Lăţimea cozii (C5) | 16 mm |
|---|
| Masă (greutate) (D7) | 0,275 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | XLDER1616K-GX16-2 |
|---|
| Codificare produs (J22) | 691 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX162000***FX** |
|---|
| Codificare plăcuţă amovibilă (J42) | GX16-2 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A1616$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
