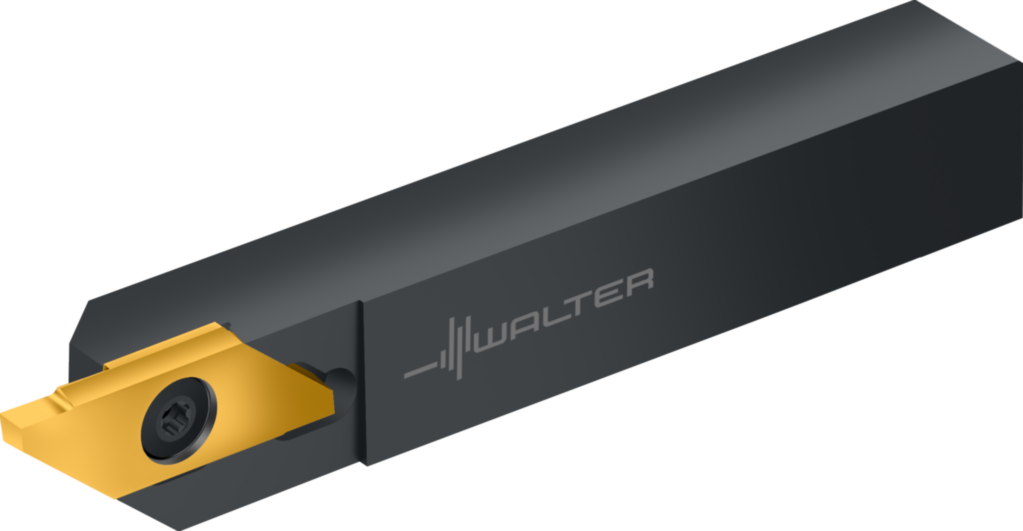

Sculă cu coadă – canelare radială W2011-1616R-WT26 8464616
Sculă cu coadă – canelare radială W2011 • Fixare cu şuruburi • Pentru strunguri automate (Swiss Machine) • metric • Coadă cu secţiune pătrată • Dreapta • WT26 • s=1mm • Tmax=9mm
| Producător | Walter |
|---|
| Cod producător | W2011-1616R-WT26 |
|---|
| Cod articol | 8464616 |
|---|
| EAN | 4063465535254 |
|---|
| Tip | Sculă cu coadă – canelare radială |
|---|
| Greutate netă | 0,223 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Uşurinţă în utilizare datorită strângerii tangenţiale cu şurub, care poate fi acţionat pe ambele părţi
- Flexibilitate mare: toate tipurile de plăcuţe amovibile WT26 pot fi utilizate pe acelaşi suport
- Precizie maximă şi durabilităţi ridicate datorită plăcuţelor amovibile ascuţite, rectificate cu precizie
Date tehnice
| Lăţimea cozii (b) | 16 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 9 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 0.5 - 3 |
|---|
| Înălţimea cozii (h = h1) | 16 mm |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea totală (l1) | 125 mm |
|---|
| Lungime maximă în consolă (l4) | 27 mm |
|---|
| Codificare sculă (Codificare) | W2011-1616R-WT26 |
|---|
| Plăcuţe amovibile posibile (Tip) | WT26.. |
|---|
| Lăţimea funcţională (f) | 16 mm |
|---|
| Greutatea (Greutate) | 0,223 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 0,5 mm |
|---|
| Lăţime funcţională (A2) | 16 mm |
|---|
| Lungime funcţională (A3) | 125 mm |
|---|
| Înălţime de funcţionare (A4) | 16 mm |
|---|
| Adâncime de aşchiere (A8) | 8,5 mm |
|---|
| Lungime în consolă (B3) | 125 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 125 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Masă (greutate) (D7) | 0,223 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | W2011-1616R-WT26 |
|---|
| Codificare produs (J22) | 8285 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$WT2603**3R***** |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A1616$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
