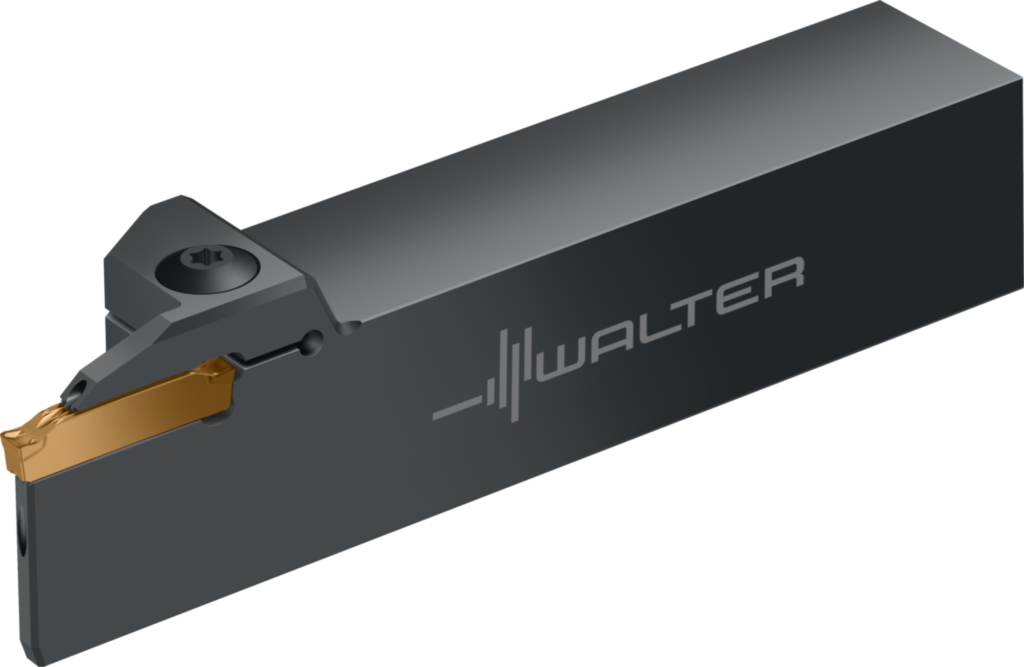

Sculă cu coadă – canelare radială G5011.16R-5T21GD26-P 8778696
Sculă cu coadă – canelare radială G5011...-P • Fixare cu şuruburi • Răcire de precizie • inch • Coadă cu secţiune pătrată • Dreapta • GD26 • s=5mm • Tmax=21mm
| Producător | Walter |
|---|
| Cod producător | G5011.16R-5T21GD26-P |
|---|
| Cod articol | 8778696 |
|---|
| EAN | 4063467235022 |
|---|
| Tip | Sculă cu coadă – canelare radială |
|---|
| Greutate netă | 0,522 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Manevrare simplă a sculei, chiar şi în poziţie inversată
- Cea mai bună evacuare a aşchiilor datorită înălţimii reduse a capului
- Durabilitate şi productivitate mai înalte datorită răcirii optime direct în zona de aşchiere
- Parametrii de așchiere crescuți datorită noului profil cu caneluri și răcirii de precizie
- Productivitate și durată de viață maxime datorită calității Tiger·tec® Gold rezistente la uzură
- Stabilitate crescută și fiabilitate a procesului datorită profilului cu caneluri Groov·tec® GD
Geometrie
- Strunjire de canelare: UA4, UD4, UE6, UF4 şi UF8
- Cu rază completă: RD4, RE6 şi RF8
- Debitare și canelare: CE4, CF5, CF6, GD6 și GD3
Date tehnice
| Lăţimea cozii (b) | 1 inch |
|---|
| Adâncime maximă de aşchiere (Tmax) | 0,827 inch |
|---|
| Mărime filet pentru intrarea lichidului de răcire (Th) | G1/8" |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 5 |
|---|
| Înălţimea cozii (h = h1) | 1 inch |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea totală (l1) | 5,118 inch |
|---|
| Lungimea maximă în consolă (l4) | 1,575 inch |
|---|
| Codificare sculă (Codificare) | G5011.16R-5T21GD26-P |
|---|
| Plăcuţe amovibile posibile (Tip) | GD26-5 .. |
|---|
| Lăţimea corpului (s1) | 0,165 inch |
|---|
| Lăţimea funcţională (f1) | 0,917 inch |
|---|
| Greutatea (Greutate) | 1,151 lbs |
|---|
| Lungimea muchiei aşchietoare (A1) | 5 mm |
|---|
| Lăţime funcţională (A2) | 23,3 mm |
|---|
| Lungime funcţională (A3) | 130 mm |
|---|
| Înălţime de funcţionare (A4) | 25,4 mm |
|---|
| Adâncime de aşchiere (A8) | 21 mm |
|---|
| Lungime în consolă (B3) | 130 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 130 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Masă (greutate) (D7) | 0,522 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | G5011.16R-5T21GD26-P |
|---|
| Codificare produs (J22) | 8352 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GD2650007**FX** |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01B1616$$$$ |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
