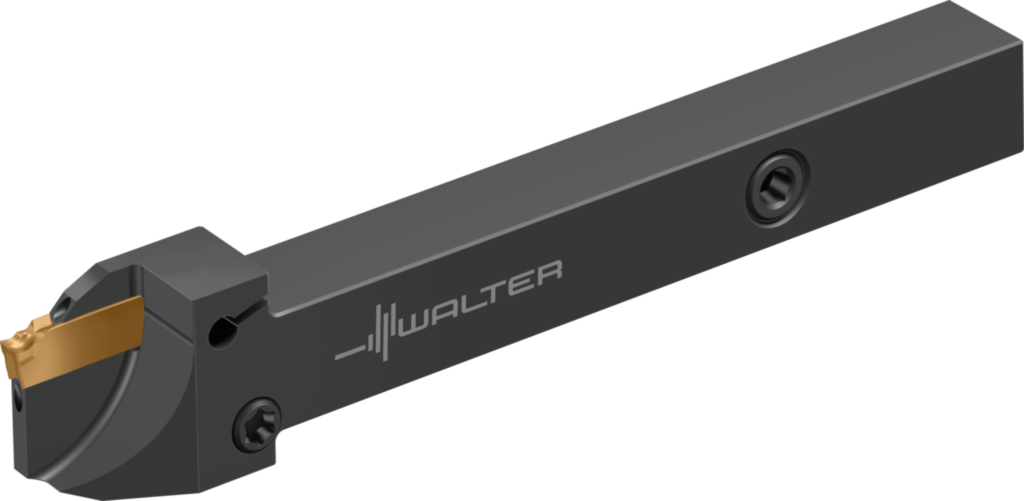

Sculă cu coadă – canelare radială G4014.08L-3T12DX18-P 7796122
Sculă cu coadă – canelare radială G4014...-P • Strângere laterală cu şurub • Răcire de precizie • inch • Coadă cu secţiune pătrată • Stânga • DX18 • s=3mm • Tmax=12mm
| Producător | Walter |
|---|
| Cod producător | G4014.08L-3T12DX18-P |
|---|
| Cod articol | 7796122 |
|---|
| EAN | 0995574935 |
|---|
| Tip | Sculă cu coadă – canelare radială |
|---|
| Greutate netă | 0,112 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Reducere de 70% a timpului de schimbare a sculei datorită schimbării simple a plăcuţelor la maşină
- Parametri de aşchiere şi durabilitate crescute datorită noului tip de fixare a plăcuţelor
- Fiabil datorită designului inovator cu strângere pe formă (fără montare greşită a plăcuţei amovibile, în special în cazul lăţimilor de canelare mici)
Date tehnice
| Lăţimea cozii (b) | 0,5 inch |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Diametru maxim de penetrare (Dmax) | 0,984 inch |
|---|
| Înălţimea cozii (h = h1) | 0,5 inch |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea totală (l1) | 4,331 inch |
|---|
| Lungimea maximă în consolă (l4) | 0,878 inch |
|---|
| Codificare sculă (Codificare) | G4014.08L-3T12DX18-P |
|---|
| Plăcuţe amovibile posibile (Tip) | DX18-3E3 ..; DX18-3F3 .. |
|---|
| Lăţimea corpului (s1) | 0,094 inch |
|---|
| Lăţimea funcţională (f1) | 0,453 inch |
|---|
| Greutatea (Greutate) | 0,247 lbs |
|---|
| Lungimea muchiei aşchietoare (A1) | 3 mm |
|---|
| Lăţime funcţională (A2) | 11,5 mm |
|---|
| Lungime funcţională (A3) | 110 mm |
|---|
| Înălţime de funcţionare (A4) | 12,7 mm |
|---|
| Diametru axial de canelare, maxim (A72) | 25 mm |
|---|
| Adâncime de aşchiere (A8) | 12 mm |
|---|
| Lungime în consolă (B3) | 110 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 110 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 808 |
|---|
| Masă (greutate) (D7) | 0,112 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | G4014.08L-3T12DX18-P |
|---|
| Codificare produs (J22) | 7493 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$DX183000***FX** |
|---|
| Codificare plăcuţă amovibilă (J42) | DX18-3 |
|---|
