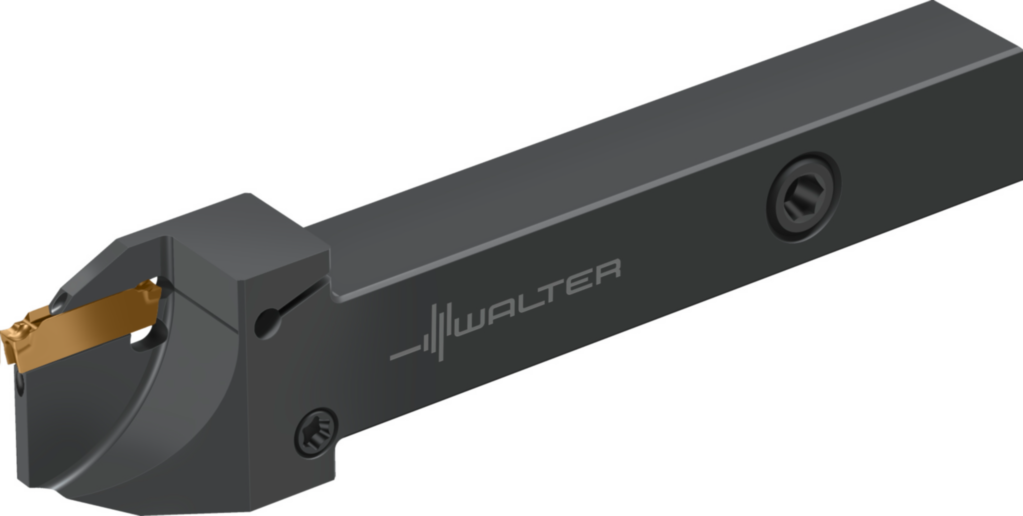

Sculă cu coadă – canelare radială G4014-1616L-2.5T17DX18-P 7796055
Sculă cu coadă – canelare radială G4014...-P • Strângere laterală cu şurub • Răcire de precizie • metric • Coadă cu secţiune pătrată • Stânga • DX18 • s=3mm • Tmax=18mm
| Producător | Walter |
|---|
| Cod producător | G4014-1616L-2.5T17DX18-P |
|---|
| Cod articol | 7796055 |
|---|
| EAN | 0998279935 |
|---|
| Tip | Sculă cu coadă – canelare radială |
|---|
| Greutate netă | 0,198 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Reducere de 70% a timpului de schimbare a sculei datorită schimbării simple a plăcuţelor la maşină
- Parametri de aşchiere şi durabilitate crescute datorită noului tip de fixare a plăcuţelor
- Fiabil datorită designului inovator cu strângere pe formă (fără montare greşită a plăcuţei amovibile, în special în cazul lăţimilor de canelare mici)
Date tehnice
| Lăţimea cozii (b) | 16 mm |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 2.5 |
|---|
| Diametru maxim de penetrare (Dmax) | 35 mm |
|---|
| Înălţimea cozii (h = h1) | 16 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea totală (l1) | 120 mm |
|---|
| Lungimea maximă în consolă (l4) | 30 mm |
|---|
| Codificare sculă (Codificare) | G4014-1616L-2.5T17DX18-P |
|---|
| Plăcuţe amovibile posibile (Tip) | DX18-2E2.5 .. |
|---|
| Lăţimea corpului (s1) | 2,1 mm |
|---|
| Lăţimea funcţională (f1) | 15 mm |
|---|
| Greutatea (Greutate) | 0,198 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 2,5 mm |
|---|
| Lăţime funcţională (A2) | 15 mm |
|---|
| Lungime funcţională (A3) | 120 mm |
|---|
| Înălţime de funcţionare (A4) | 16 mm |
|---|
| Diametru axial de canelare, maxim (A72) | 35 mm |
|---|
| Adâncime de aşchiere (A8) | 17,5 mm |
|---|
| Lungime în consolă (B3) | 120 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 120 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Masă (greutate) (D7) | 0,198 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | G4014-1616L-2.5T17DX18-P |
|---|
| Codificare produs (J22) | 7493 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$DX182500***EX** |
|---|
| Codificare plăcuţă amovibilă (J42) | DX18-2.5 |
|---|
