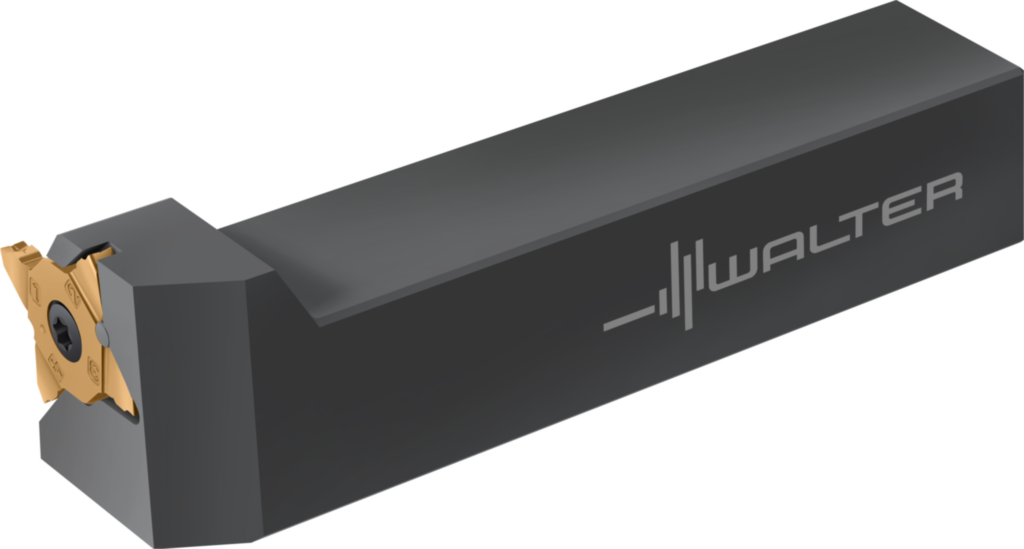

Sculă cu coadă – canelare radială G3021.16L-MX22-2-P 7379061
Sculă cu coadă – canelare radială G3021...-P • Fixare cu şuruburi • Răcire de precizie • inch • Coadă cu secţiune pătrată • Stânga • MX22 • s=1mm • Tmax=6mm
| Producător | Walter |
|---|
| Cod producător | G3021.16L-MX22-2-P |
|---|
| Cod articol | 7379061 |
|---|
| EAN | 0898057935 |
|---|
| Tip | Sculă cu coadă – canelare radială |
|---|
| Greutate netă | 0,723 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Uşurinţă mare în utilizare datorită fixării tangenţiale cu şuruburi autocentrante
- Flexibilitate mare: Plăcuţele cu toate variantele de muchii aşchietoare pot fi utilizate pe acelaşi suport
- Durabilitate maximă datorită celor mai noi sorturi PVD Tiger·tec ® Silver
Date tehnice
| Lăţimea cozii (b) | 1 inch |
|---|
| Adâncime maximă de aşchiere (Tmax) | 0,236 inch |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 0.5 - 3.3 |
|---|
| Înălţimea cozii (h = h1) | 1 inch |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea funcţională (l21) | 5,842 inch |
|---|
| Lungimea totală (l1) | 5,906 inch |
|---|
| Lungime maximă în consolă (l4) | 0,748 inch |
|---|
| Codificare sculă (Codificare) | G3021.16L-MX22-2-P |
|---|
| Plăcuţe amovibile posibile (Tip) | MX22-2E .. |
|---|
| Lăţimea funcţională (f1) | 1,394 inch |
|---|
| Greutatea (Greutate) | 1,594 lbs |
|---|
| Lungimea muchiei aşchietoare (A1) | 0,5 mm |
|---|
| Lăţime funcţională (A2) | 35,4 mm |
|---|
| Lungime funcţională (A3) | 148,375 mm |
|---|
| Înălţime de funcţionare (A4) | 25,4 mm |
|---|
| Adâncime de aşchiere (A8) | 6 mm |
|---|
| Lungime în consolă (B3) | 150 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 150 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Masă (greutate) (D7) | 0,723 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | G3021.16L-MX22-2-P |
|---|
| Codificare produs (J22) | 6291 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$MX2220003**EX** |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01B1616$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
