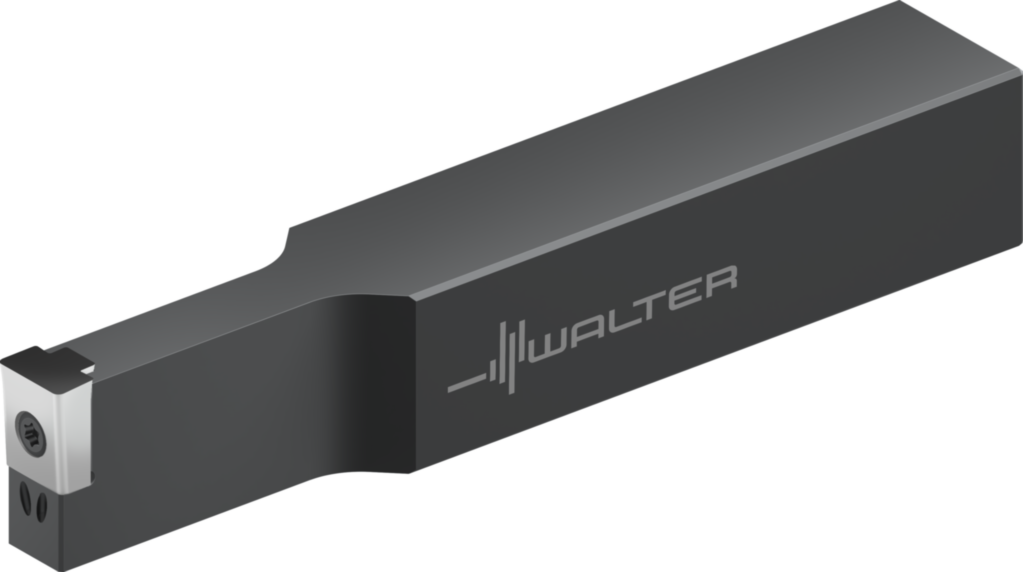

Sculă cu coadă – canelare radială G2016-3232N-19T40UX-P 7789313
Sculă cu coadă – canelare radială G2016...-P • Fixare cu şuruburi • Răcire de precizie • metric • Coadă cu secţiune pătrată • Neutru • UX00 • s=19mm • Tmax=41mm
| Producător | Walter |
|---|
| Cod producător | G2016-3232N-19T40UX-P |
|---|
| Cod articol | 7789313 |
|---|
| EAN | 0993957935 |
|---|
| Tip | Sculă cu coadă – canelare radială |
|---|
| Greutate netă | 0,993 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabil şi cu cel mai bun control al aşchiilor
- Forţele de aşchiere sunt optim absorbite datorită dispunerii tangenţiale
- Lărgirea canalelor fără „mişcarea” plăcuţei amovibile în locaş
Date tehnice
| Lăţimea cozii (b) | 32 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 41 mm |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 19 |
|---|
| Înălţimea cozii (h = h1) | 32 mm |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Lungimea totală (l1) | 150 mm |
|---|
| Lungime maximă în consolă (l4) | 53 mm |
|---|
| Codificare sculă (Codificare) | G2016-3232N-19T40UX-P |
|---|
| Plăcuţe amovibile posibile (Tip) | UX-19E19 .. |
|---|
| Lăţimea funcţională (f) | 22,5 mm |
|---|
| Greutatea (Greutate) | 0,993 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 19 mm |
|---|
| Lăţime funcţională (A2) | 22,5 mm |
|---|
| Lungime funcţională (A3) | 150 mm |
|---|
| Înălţime de funcţionare (A4) | 32 mm |
|---|
| Adâncime de aşchiere (A8) | 41 mm |
|---|
| Lungime în consolă (B3) | 150 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 150 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 3232 |
|---|
| Masă (greutate) (D7) | 0,993 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | G2016-3232N-19T40UX-P |
|---|
| Codificare produs (J22) | 7442 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$UX0019153**PA15 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A3232$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
