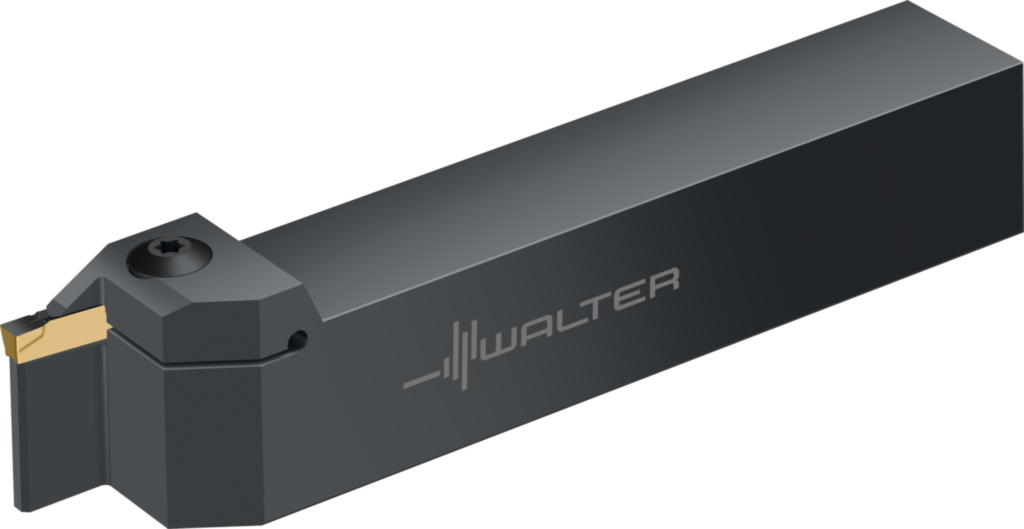

Sculă cu coadă – canelare radială G1011.2525L-5T12GX24 5403289
Sculă cu coadă – canelare radială G1011 • Fixare cu şuruburi • metric • Coadă cu secţiune pătrată • Stânga • GX24 • s=5mm • Tmax=12mm
| Producător | Walter |
|---|
| Cod producător | G1011.2525L-5T12GX24 |
|---|
| Cod articol | 5403289 |
|---|
| EAN | 0581543935 |
|---|
| Tip | Sculă cu coadă – canelare radială |
|---|
| Greutate netă | 0,663 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Eliminare mai uşoară a aşchiilor datorită înălţimii reduse a capului suportului [h]
- Manevrare mai simplă la utilizarea deasupra capului
- Stabilitate optimă datorită gamei de diferite adâncimi de canelare
Date tehnice
| Lăţimea cozii (b) | 25 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 12 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 5 |
|---|
| Înălţimea cozii (h = h1) | 25 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea totală (l1) | 145 mm |
|---|
| Lungime maximă în consolă (l4) | 35 mm |
|---|
| Codificare sculă (Codificare) | G1011.2525L-5T12GX24 |
|---|
| Plăcuţe amovibile posibile (Tip) | GX24-3E5 ..; GX24-3F5 .. |
|---|
| Lăţimea corpului (s1) | 4,2 mm |
|---|
| Lăţimea funcţională (f1) | 22,9 mm |
|---|
| Greutatea (Greutate) | 0,663 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 5 mm |
|---|
| Lăţime funcţională (A2) | 22,9 mm |
|---|
| Lungime funcţională (A3) | 145 mm |
|---|
| Înălţime de funcţionare (A4) | 25 mm |
|---|
| Adâncime de aşchiere (A8) | 12 mm |
|---|
| Lungime în consolă (B3) | 145 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 145 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 2525 |
|---|
| Masă (greutate) (D7) | 0,663 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | G1011.2525L-5T12GX24 |
|---|
| Codificare produs (J22) | 683 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX243050***FX50 |
|---|
| Codificare plăcuţă amovibilă (J42) | GX24-3-5 |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A2525$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
