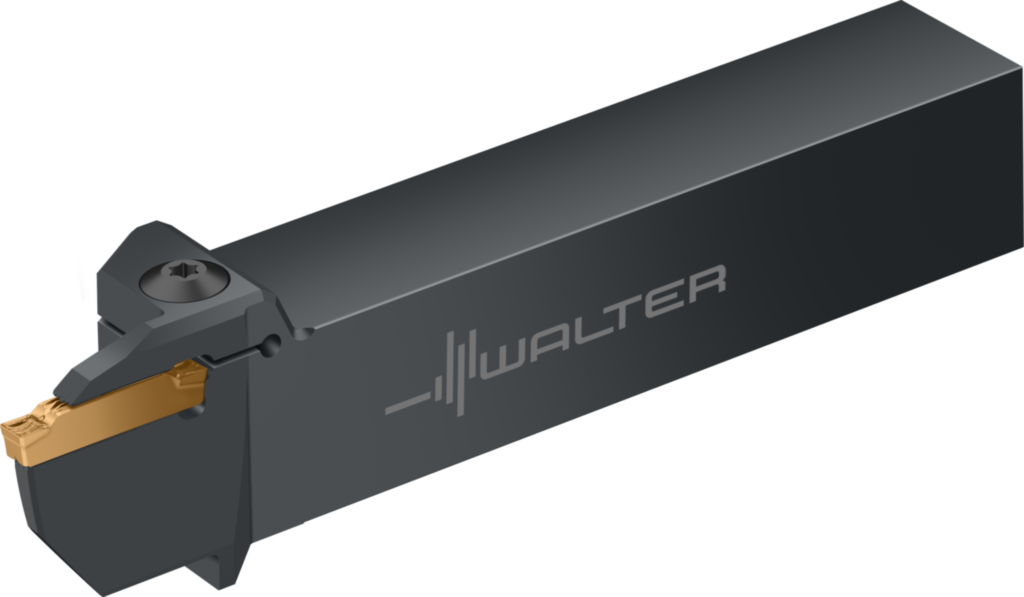

Sculă cu coadă – canelare axială G5111.16R-3T12-034GD26 8846760
Sculă cu coadă – canelare axială G5111 • Fixare cu şuruburi • inch • Coadă cu secţiune pătrată • Dreapta • GD26 • s=3mm • Tmax=12mm
| Producător | Walter |
|---|
| Cod producător | G5111.16R-3T12-034GD26 |
|---|
| Cod articol | 8846760 |
|---|
| EAN | 4063467564320 |
|---|
| Tip | Sculă cu coadă – canelare axială |
|---|
| Greutate netă | 0,678 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Parametrii de așchiere crescuți datorită canelurilor profilate duble
- Fiabilitatea procesului și durată de viață maximă datorită profilului stabil al canelurilor profilate Groov-tec® GD
- Productivitate și durată de viață maxime datorită calității Tiger·tec® Gold rezistente la uzură
Date tehnice
| Lăţimea cozii (b) | 1 inch |
|---|
| Adâncime maximă de aşchiere (Tmax) | 0,472 inch |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Diametrul minim (Dmin) | 1,339 inch |
|---|
| Diametrul maxim al piesei (Dmax) | 1,732 inch |
|---|
| Înălţimea cozii (h = h1) | 1 inch |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea totală (l1) | 5,709 inch |
|---|
| Lungime maximă în consolă (l4) | 1,378 inch |
|---|
| Codificare sculă (Codificare) | G5111.16R-3T12-034GD26 |
|---|
| Plăcuţe amovibile posibile (Tip) | GD26-3 .. |
|---|
| Lăţimea corpului (s1) | 0,094 inch |
|---|
| Lăţimea funcţională (f1) | 0,961 inch |
|---|
| Greutatea (Greutate) | 1,495 lbs |
|---|
| Lungimea muchiei aşchietoare (A1) | 3 mm |
|---|
| Lăţime funcţională (A2) | 24,4 mm |
|---|
| Lungime funcţională (A3) | 145 mm |
|---|
| Înălţime de funcţionare (A4) | 25,4 mm |
|---|
| Diametru axial de canelare, minim (A71) | 40 mm |
|---|
| Diametru axial de canelare, maxim (A72) | 44 mm |
|---|
| Adâncime de aşchiere (A8) | 12 mm |
|---|
| Lungime în consolă (B3) | 145 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 145 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Masă (greutate) (D7) | 0,678 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Susţinerea muchiilor de tăiere axială, aliniere (F4) | 2 |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | G5111.16R-3T12-034GD26 |
|---|
| Codificare produs (J22) | 8862 |
|---|
