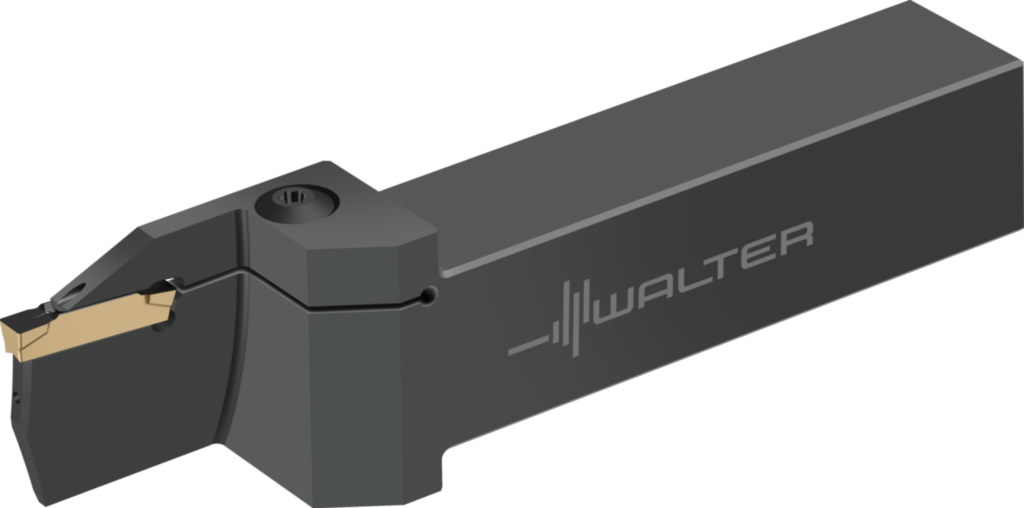

Sculă cu coadă – canelare axială G1111.2525L-5T33060GX24P 8206413
Sculă cu coadă – canelare axială G1111...-P • Răcire de precizie • Fixare cu şuruburi • metric • Coadă cu secţiune pătrată • Stânga • GX24 • s=5mm • Tmax=33mm
| Producător | Walter |
|---|
| Cod producător | G1111.2525L-5T33060GX24P |
|---|
| Cod articol | 8206413 |
|---|
| EAN | 4063464265916 |
|---|
| Tip | Sculă cu coadă – canelare axială |
|---|
| Greutate netă | 0,560 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Rentabilitate economică mare datorită celor 2 muchii aşchietoare
- Productivitate şi valori de aşchiere maxime datorită răcirii optime, stabilităţii şi ruperii controlate a aşchiilor
Date tehnice
| Lăţimea cozii (b) | 25 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 33 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 5 |
|---|
| Diametrul minim (Dmin) | 60 mm |
|---|
| Diametrul maxim al piesei (Dmax) | 95 mm |
|---|
| Înălţimea cozii (h = h1) | 25 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea totală (l1) | 145 mm |
|---|
| Lungime maximă în consolă (l4) | 50 mm |
|---|
| Codificare sculă (Codificare) | G1111.2525L-5T33060GX24P |
|---|
| Plăcuţe amovibile posibile (Tip) | GX24-3E5 ..; GX24-3F5 .. |
|---|
| Lăţimea corpului (s1) | 4,2 mm |
|---|
| Lăţimea funcţională (f1) | 23,6 mm |
|---|
| Greutatea (Greutate) | 0,56 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 5 mm |
|---|
| Lungime funcţională (A3) | 145 mm |
|---|
| Înălţime de funcţionare (A4) | 25 mm |
|---|
| Diametru axial de canelare, minim (A71) | 70 mm |
|---|
| Diametru axial de canelare, maxim (A72) | 95 mm |
|---|
| Adâncime de aşchiere (A8) | 33 mm |
|---|
| Lungime în consolă (B3) | 145 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 145 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 2525 |
|---|
| Masă (greutate) (D7) | 0,56 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Susţinerea muchiilor de tăiere axială, aliniere (F4) | 2 |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | G1111.2525L-5T33060GX24P |
|---|
| Codificare produs (J22) | 7981 |
|---|
| Siglă companie (J3) | W |
|---|
