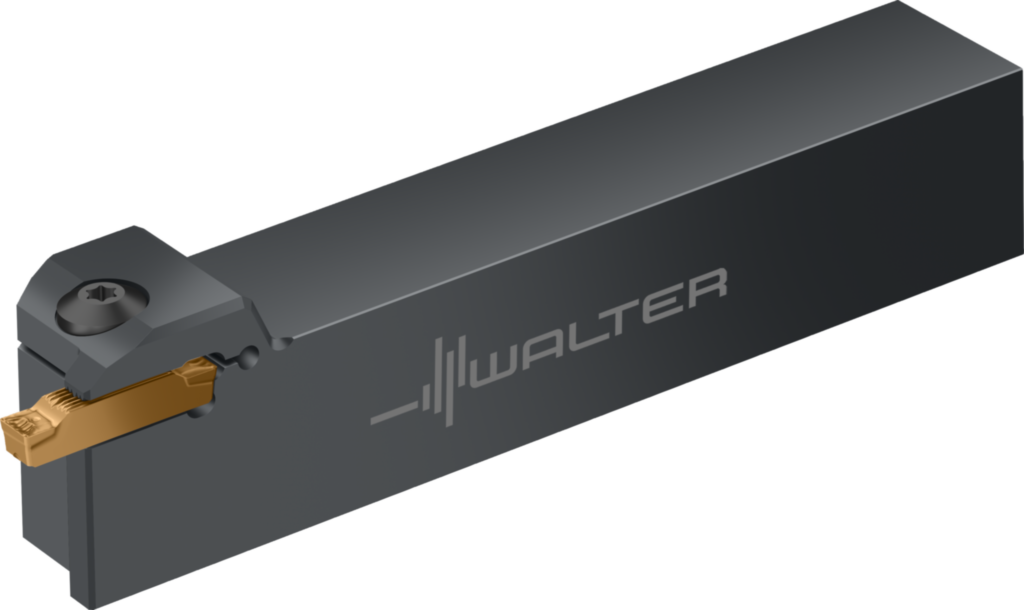

Sculă cu coadă – – Universal G5511.12R-T8GD26 8846953
Sculă cu coadă – – Universal G5511 • Fixare cu şuruburi • inch • Coadă cu secţiune pătrată • Dreapta • GD26 • s=3mm • Tmax=8mm
| Producător | Walter |
|---|
| Cod producător | G5511.12R-T8GD26 |
|---|
| Cod articol | 8846953 |
|---|
| EAN | 4063467566256 |
|---|
| Tip | Sculă cu coadă – – Universal |
|---|
| Greutate netă | 0,388 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lăţimea cozii (b) | 0,75 inch |
|---|
| Adâncime maximă de aşchiere (Tmax) | 0,315 inch |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 2.5 - 6 |
|---|
| Înălţimea cozii (h = h1) | 0,75 inch |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea totală (l1) | 5,709 inch |
|---|
| Lungimea maximă în consolă (l4) | 1,378 inch |
|---|
| Codificare sculă (Codificare) | G5511.12R-T8GD26 |
|---|
| Plăcuţe amovibile posibile (Tip) | GD26- .. |
|---|
| Lăţimea funcţională (f1) | 0,648 inch |
|---|
| Greutatea (Greutate) | 0,855 lbs |
|---|
| Lungimea muchiei aşchietoare (A1) | 2,5 mm |
|---|
| Lăţime funcţională (A2) | 16,45 mm |
|---|
| Lungime funcţională (A3) | 145 mm |
|---|
| Înălţime de funcţionare (A4) | 19,05 mm |
|---|
| Diametru axial de canelare, minim (A71) | 0 mm |
|---|
| Adâncime de aşchiere (A8) | 8 mm |
|---|
| Lungime în consolă (B3) | 145 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 145 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1212 |
|---|
| Masă (greutate) (D7) | 0,388 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | G5511.12R-T8GD26 |
|---|
| Codificare produs (J22) | 8861 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GD26*******FX** |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01B1212$$$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
