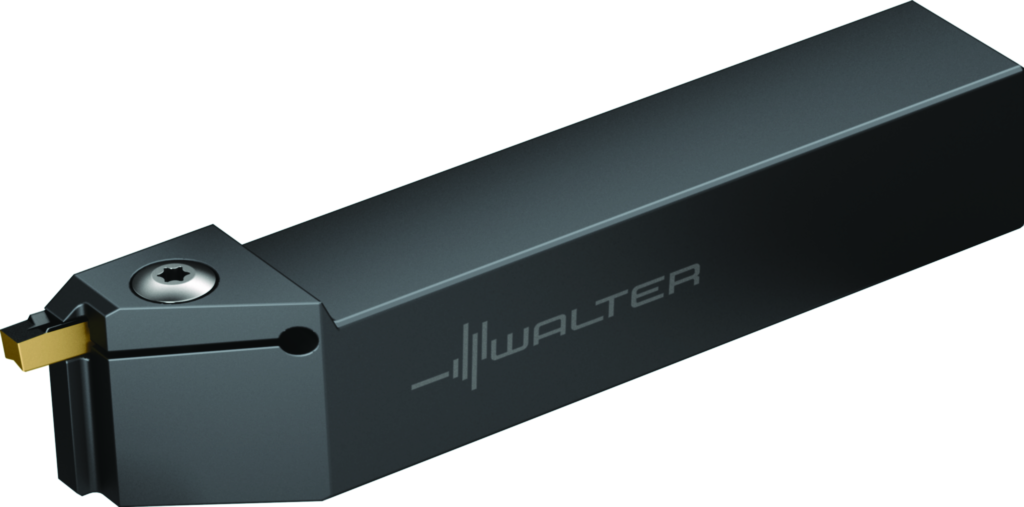

Sculă cu coadă – – Universal G1511.2020L-T6GX24 6024431
Sculă cu coadă – – Universal G1511 • Fixare cu şuruburi • metric • Coadă cu secţiune pătrată • Stânga • GX24 • s=2mm • Tmax=6mm
| Producător | Walter |
|---|
| Cod producător | G1511.2020L-T6GX24 |
|---|
| Cod articol | 6024431 |
|---|
| EAN | 0606656935 |
|---|
| Tip | Sculă cu coadă – – Universal |
|---|
| Greutate netă | 0,438 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Costuri de inventar reduse datorită corpului sculei pentru diferite lăţimi ale muchiei aşchietoare
- Manevrare simplă a sculei datorită şurubului de strângere accesibil de sus şi de jos
- Productivitate înaltă în combinaţie cu sorturile Tiger·tec ® Silver
Date tehnice
| Lăţimea cozii (b) | 20 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 6 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 2 - 6 |
|---|
| Înălţimea cozii (h = h1) | 20 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea totală (l1) | 143,5 mm |
|---|
| Lungime maximă în consolă (l4) | 33,5 mm |
|---|
| Codificare sculă (Codificare) | G1511.2020L-T6GX24 |
|---|
| Plăcuţe amovibile posibile (Tip) | GX24- .. |
|---|
| Lăţimea funcţională (f1) | 17,9 mm |
|---|
| Greutatea (Greutate) | 0,438 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 2 mm |
|---|
| Lăţime funcţională (A2) | 17,85 mm |
|---|
| Lungime funcţională (A3) | 143,5 mm |
|---|
| Înălţime de funcţionare (A4) | 20 mm |
|---|
| Diametru axial de canelare, minim (A71) | 68 mm |
|---|
| Adâncime de aşchiere (A8) | 6 mm |
|---|
| Lungime în consolă (B3) | 143,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 143,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 2020 |
|---|
| Masă (greutate) (D7) | 0,438 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | E |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | G1511.2020L-T6GX24 |
|---|
| Codificare produs (J22) | 707 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX24*******FX** |
|---|
| Codificare plăcuţă amovibilă (J42) | GX24-X |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A2020$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
