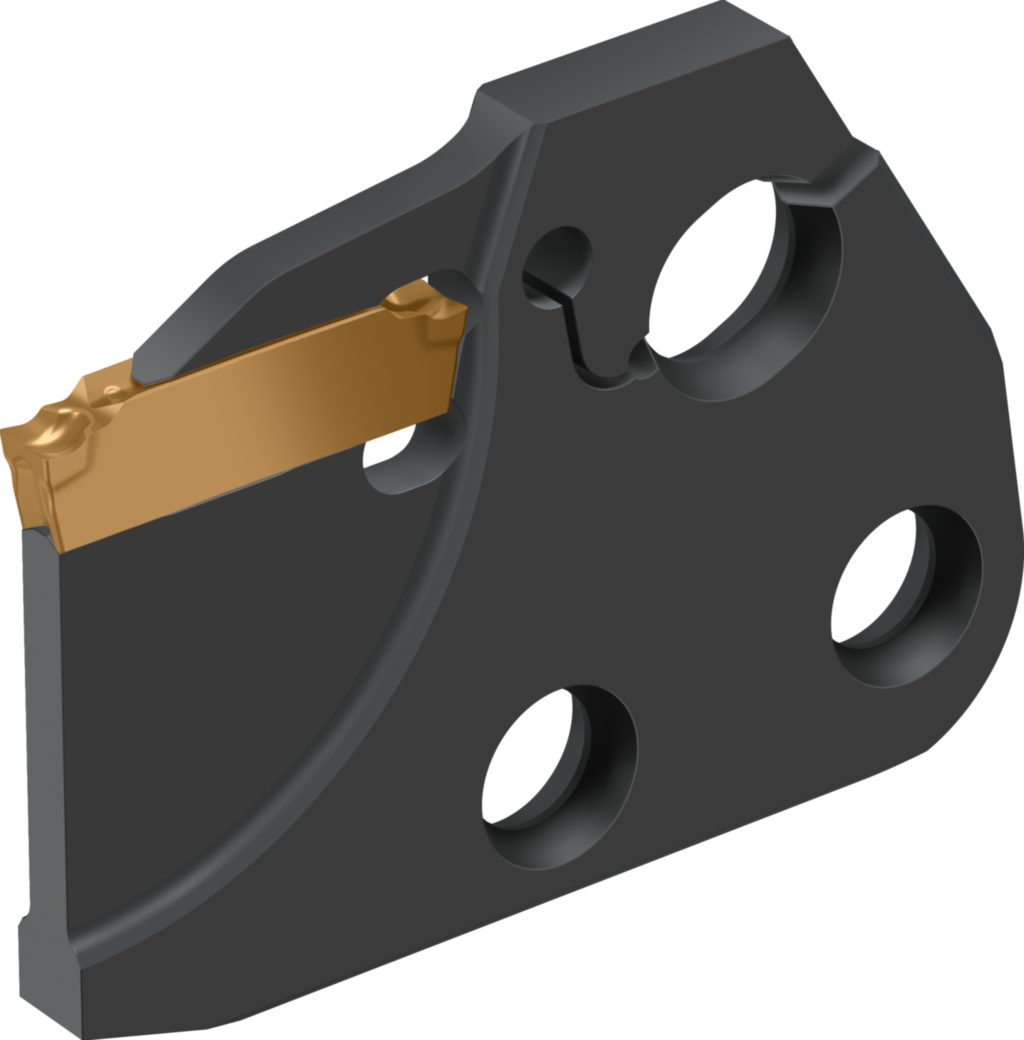

Modul de canelare – canelare radială G4635-30N-3T17DX18 8120942
Modul de canelare – canelare radială G4635 • metric • Neutru • DX18
| Producător | Walter |
|---|
| Cod producător | G4635-30N-3T17DX18 |
|---|
| Cod articol | 8120942 |
|---|
| EAN | 0685265937 |
|---|
| Tip | Modul de canelare – canelare radială |
|---|
| Greutate netă | 0,025 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Productivitate şi durabilitate foarte ridicate datorită ruperii îmbunătăţite a aşchiilor (fără înţepenirea aşchiilor)
- Forţă maximă de strângere datorită sistemului de prindere ingenios
- Fiabil datorită designului inovator cu strângere pe formă (fără montare greşită a plăcuţei amovibile, în special în cazul lăţimilor de canelare mici)
Date tehnice
| Lăţimea cozii (W) | 4 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 17 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Diametru maxim de penetrare (Dmax) | 35 mm |
|---|
| înălţimea centrul (h1) | 24 mm |
|---|
| Lungimea totală (l1) | 41,9 mm |
|---|
| Codificare sculă (Codificare) | G4635-30N-3T17DX18 |
|---|
| Plăcuţe amovibile posibile (Tip) | DX18-3E3 ..; DX18-3F3 .. |
|---|
| Mărime modul (Mărime modul) | E30 |
|---|
| Lăţimea corpului (s1) | 2,4 mm |
|---|
| Greutatea (Greutate) | 0,025 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 3 mm |
|---|
| Lăţime funcţională (A2) | 2,8 mm |
|---|
| Lungime funcţională (A3) | 41,9 mm |
|---|
| Înălţime de funcţionare (A4) | 24 mm |
|---|
| Adâncime de aşchiere (A8) | 17 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 41,9 mm |
|---|
| Masă (greutate) (D7) | 0,025 kg |
|---|
| Unghiul de atac (E1) | 0° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | N |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | G4635-30N-3T17DX18 |
|---|
| Codificare produs (J22) | 7846 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$DX183000***FX** |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
