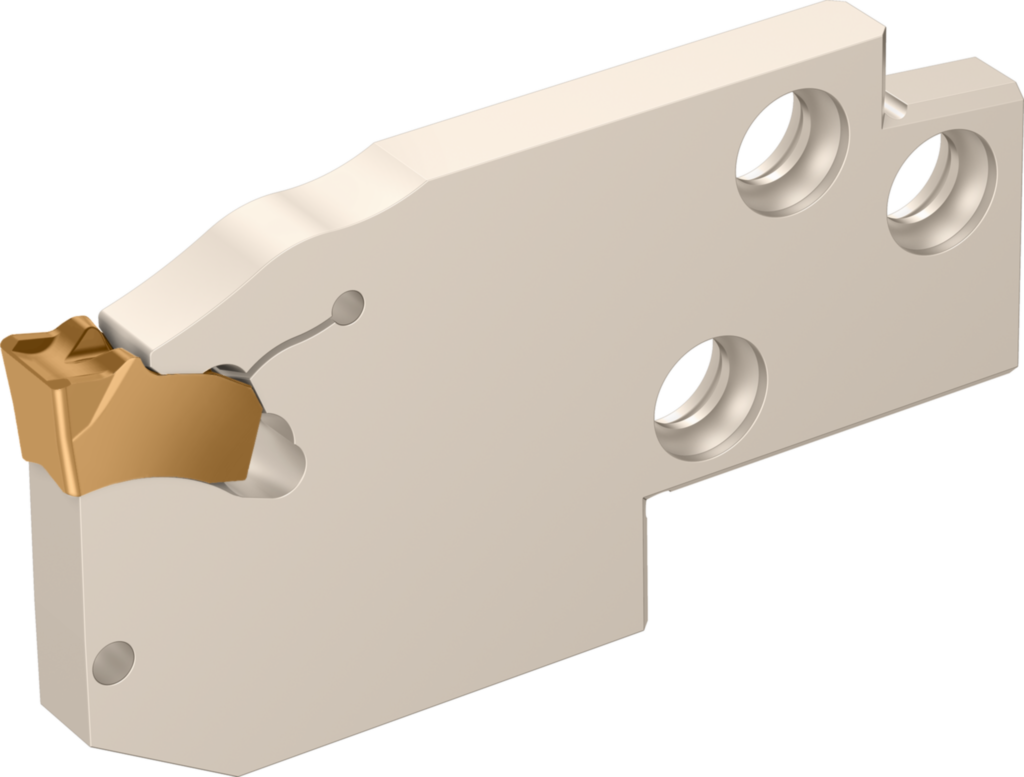

Modul de canelare – canelare radială G2632-E32N-8T45SX 6830517
Modul de canelare – canelare radială G2632-E...R/L...-SX • metric • Neutru • SX00
| Producător | Walter |
|---|
| Cod producător | G2632-E32N-8T45SX |
|---|
| Cod articol | 6830517 |
|---|
| EAN | 0795625937 |
|---|
| Tip | Modul de canelare – canelare radială |
|---|
| Greutate netă | 0,158 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Utilizarea flexibilă a mai multor lăţimi de canelare/module de canelare pe acelaşi suport de bază
- Timpi de setare reduşi
- Costuri de inventar reduse
Date tehnice
| Lăţimea cozii (W) | 6,8 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 45 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 8 |
|---|
| Diametru maxim de penetrare (D2) | 90 mm |
|---|
| Lungimea totală (l1) | 79,8 mm |
|---|
| Codificare sculă (Codificare) | G2632-E32N-8T45SX |
|---|
| Plăcuţe amovibile posibile (Tip) | SX-8E8 |
|---|
| Mărime modul (Mărime modul) | E32 |
|---|
| Lăţimea corpului (s1) | 6,8 mm |
|---|
| Greutatea (Greutate) | 0,158 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 8 mm |
|---|
| Lungime funcţională (A3) | 79,75 mm |
|---|
| Înălţime de funcţionare (A4) | 25 mm |
|---|
| Adâncime de aşchiere (A8) | 45 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 79,75 mm |
|---|
| Coadă, pe partea maşinii (C11) | PMA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 3 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | L032 |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | $$$$ |
|---|
| Masă (greutate) (D7) | 0,158 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | N |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | G2632-E32N-8T45SX |
|---|
| Codificare produs (J22) | 5255 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$SX008000******* |
|---|
| Codare loc de separare pe partea maşinii (J6) | PMA03CL032$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
