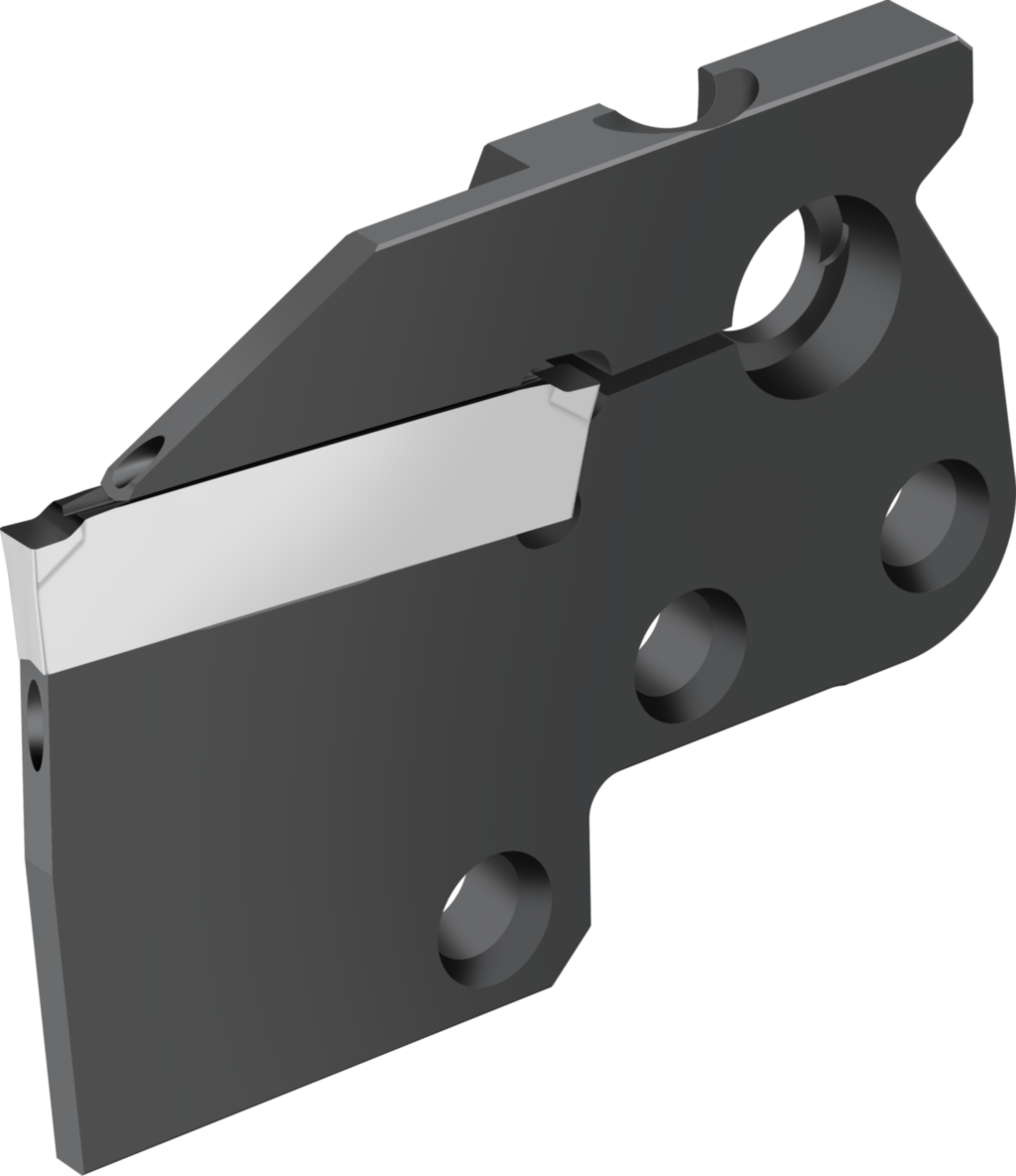

Modul de canelare – canelare radială G1634-43R-3T33GX34-P 7960229
Modul de canelare – canelare radială G1634-P • metric • Dreapta • GX34 • Răcire de precizie
| Producător | Walter |
|---|
| Cod producător | G1634-43R-3T33GX34-P |
|---|
| Cod articol | 7960229 |
|---|
| EAN | 0637768937 |
|---|
| Tip | Modul de canelare – canelare radială |
|---|
| Greutate netă | 0,090 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lăţimea cozii (W) | 7,2 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 33 mm |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Diametru maxim de penetrare (Dmax) | 65 mm |
|---|
| înălţimea centrul (h1) | 24 mm |
|---|
| Lungimea totală (l1) | 61 mm |
|---|
| Codificare sculă (Codificare) | G1634-43R-3T33GX34-P |
|---|
| Plăcuţe amovibile posibile (Tip) | GX34-2E3 .. |
|---|
| Mărime modul (Mărime modul) | E43 |
|---|
| Lăţimea corpului (s1) | 2,4 mm |
|---|
| Greutatea (Greutate) | 0,09 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 3 mm |
|---|
| Lungime funcţională (A3) | 61 mm |
|---|
| Înălţime de funcţionare (A4) | 24 mm |
|---|
| Adâncime de aşchiere (A8) | 33 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 61 mm |
|---|
| Coadă, pe partea maşinii (C11) | PMA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 24 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 043R |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | $$$$ |
|---|
| Înălţimea cozii (C4) | 43 mm |
|---|
| Masă (greutate) (D7) | 0,09 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | G1634-43R-3T33GX34-P |
|---|
| Codificare produs (J22) | 7631 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX342000***FX** |
|---|
| Codare loc de separare pe partea maşinii (J6) | PMA24C043R$$00 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
