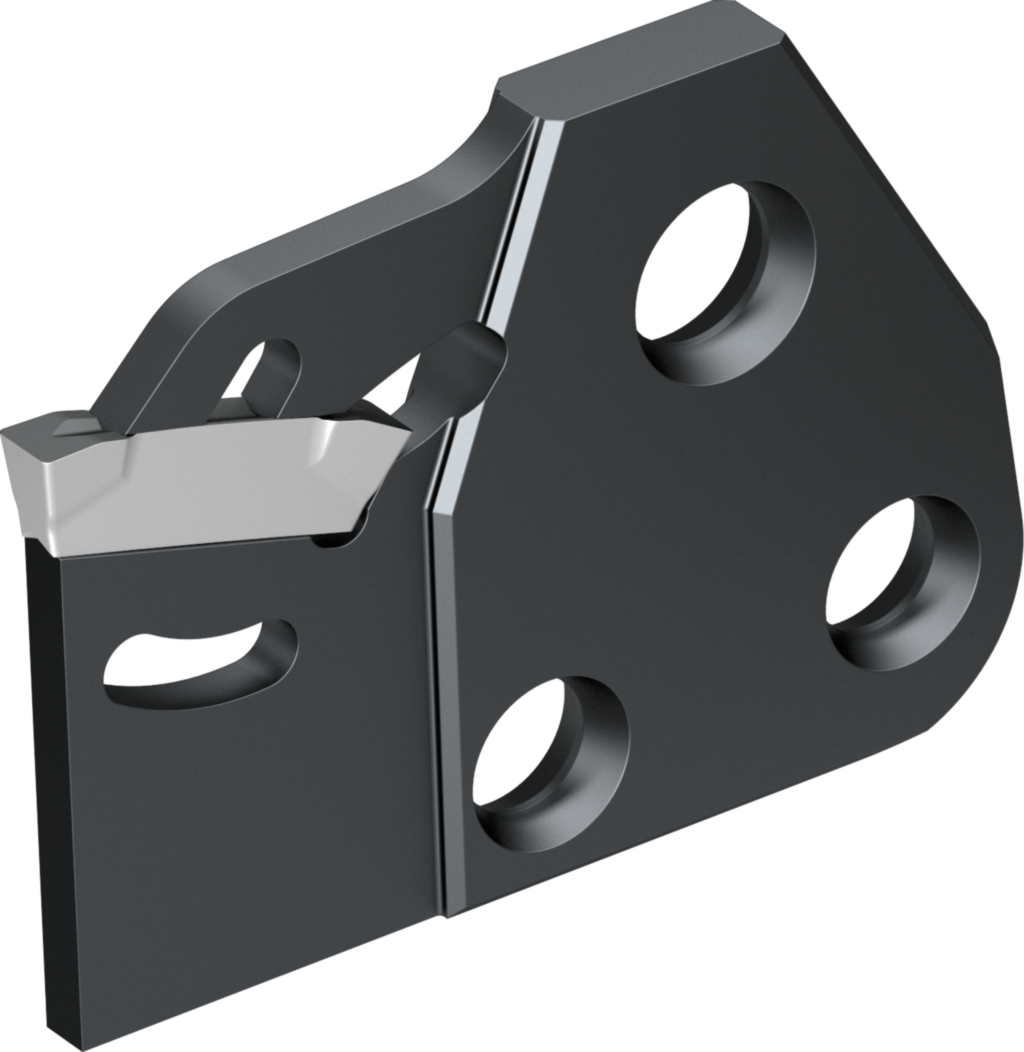

Modul de canelare – canelare radială G1332.IMR-GAD3N-GX24 6102125
Modul de canelare – canelare radială G1332 • metric • GX24
| Producător | Walter |
|---|
| Cod producător | G1332.IMR-GAD3N-GX24 |
|---|
| Cod articol | 6102125 |
|---|
| EAN | 0633886937 |
|---|
| Tip | Modul de canelare – canelare radială |
|---|
| Greutate netă | 0,045 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lăţimea cozii (W) | 4 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 15 mm |
|---|
| Diametru maxim de penetrare (Dmax) | 32 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| înălţimea centrul (h1) | 24 mm |
|---|
| Lungimea totală (l1) | 51,5 mm |
|---|
| Codificare sculă (Codificare) | G1332.IMR-GAD3N-GX24 |
|---|
| Plăcuţe amovibile posibile (Tip) | GX24-2E3 ..; GX24-2F3 .. |
|---|
| Lăţimea corpului (s1) | 2,2 mm |
|---|
| Greutatea (Greutate) | 0,045 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 3 mm |
|---|
| Înălţime de funcţionare (A4) | 24 mm |
|---|
| Adâncime de aşchiere (A8) | 15 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 51,5 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | $$$$ |
|---|
| Masă (greutate) (D7) | 0,045 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Număr articol (J21) | G1332.IMR-GAD3N-GX24 |
|---|
| Codificare produs (J22) | 752 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX242000***FX** |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
