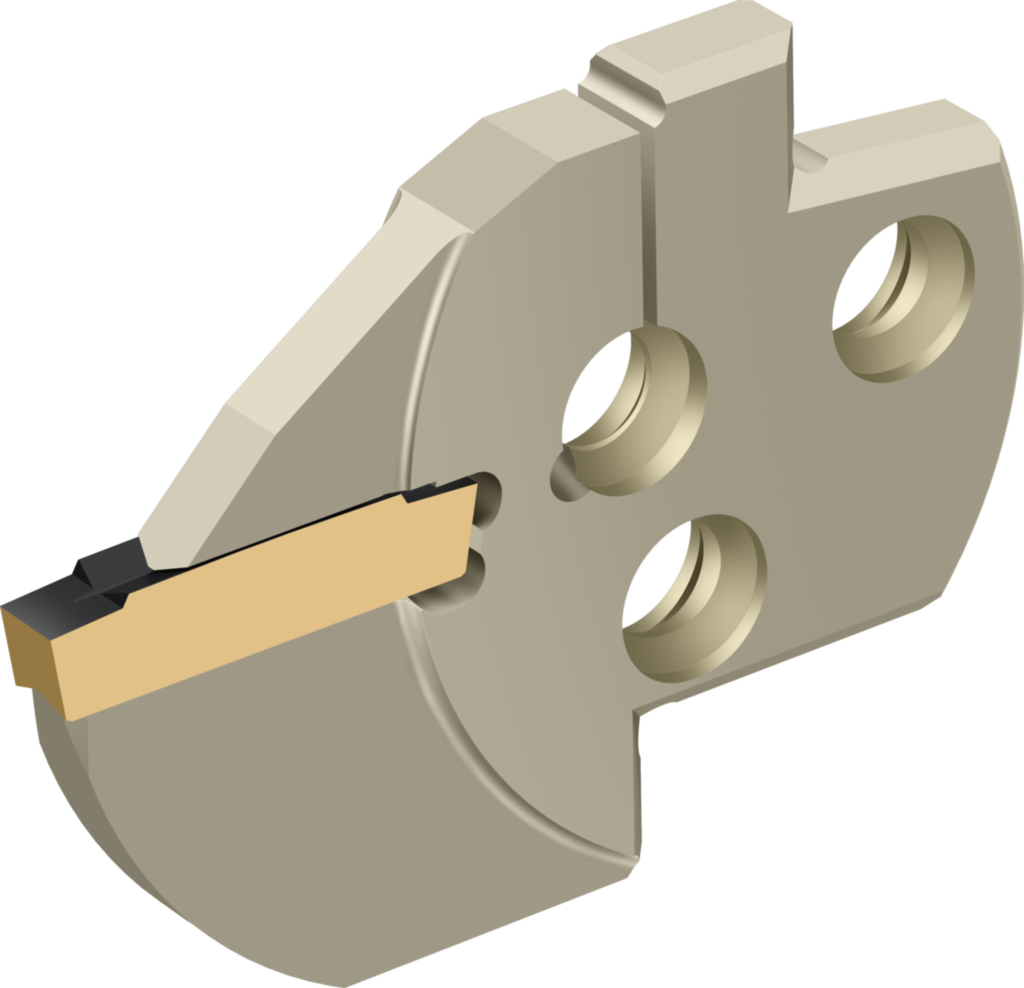

Modul de canelare – canelare interioară MSS-I40N19-GX24-4 5115125
Modul de canelare – canelare interioară MSS...I... • metric • Neutru • GX24
| Producător | Walter |
|---|
| Cod producător | MSS-I40N19-GX24-4 |
|---|
| Cod articol | 5115125 |
|---|
| EAN | 0462614937 |
|---|
| Tip | Modul de canelare – canelare interioară |
|---|
| Greutate netă | 0,083 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Mărime adaptor (W) | 6,2 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 19 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 6 |
|---|
| Diametrul minim al burghiului (Dmin) | 60 mm |
|---|
| înălţimea centrul (h1) | 15,5 mm |
|---|
| Lungimea totală (l1) | 55 mm |
|---|
| Codificare sculă (Codificare) | MSS-I40N19-GX24-4 |
|---|
| Plăcuţe amovibile posibile (Tip) | GX24-4E6 .. |
|---|
| Mărime modul (Mărime modul) | I40 |
|---|
| Lăţimea corpului (s1) | 4,2 mm |
|---|
| Greutatea (Greutate) | 0,083 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 6 mm |
|---|
| Lungime funcţională (A3) | 55 mm |
|---|
| Înălţime de funcţionare (A4) | 15,5 mm |
|---|
| Diametrul minim al găurii (A6) | 60 mm |
|---|
| Adâncime de aşchiere (A8) | 19 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 55 mm |
|---|
| Coadă, pe partea maşinii (C11) | PMA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 5 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | R040 |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | $$$$ |
|---|
| Lăţimea cozii (C8) | 6,2 mm |
|---|
| Masă (greutate) (D7) | 0,083 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | N |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | MSS-I40N19-GX24-4 |
|---|
| Codificare produs (J22) | 6695 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX244000***FX** |
|---|
| Codare loc de separare pe partea maşinii (J6) | PMA05CR040$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DEI |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
