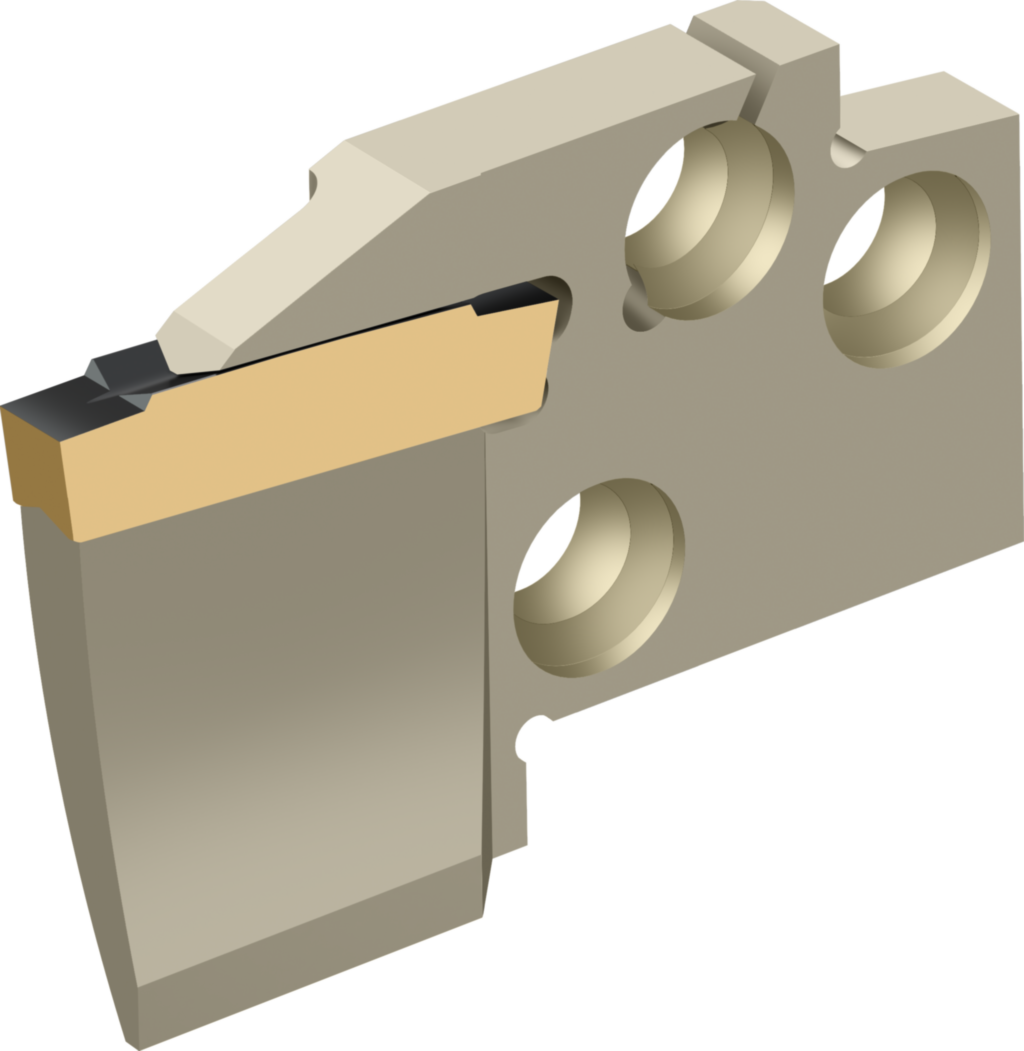

Modul de canelare – canelare axială MSS-E20R14-GX24-2A100150 5112699
Modul de canelare – canelare axială MSS...E...A • metric • Dreapta • GX24
| Producător | Walter |
|---|
| Cod producător | MSS-E20R14-GX24-2A100150 |
|---|
| Cod articol | 5112699 |
|---|
| EAN | 0462020937 |
|---|
| Tip | Modul de canelare – canelare axială |
|---|
| Greutate netă | 0,033 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Mărime adaptor (W) | 4,4 mm |
|---|
| Adâncime maximă de aşchiere (Tmax) | 14 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Diametrul minim de tăiere (Dmin) | 100 mm |
|---|
| Diametrul maxim de despărțire (Dmax) | 150 mm |
|---|
| înălţimea centrul (h1) | 16 mm |
|---|
| Lungimea totală (l1) | 42 mm |
|---|
| Codificare sculă (Codificare) | MSS-E20R14-GX24-2A100150 |
|---|
| Plăcuţe amovibile posibile (Tip) | GX24-2E3 ..; GX24-2F3 .. |
|---|
| Mărime modul (Mărime modul) | E20 |
|---|
| Lăţimea corpului (s1) | 2 mm |
|---|
| Greutatea (Greutate) | 0,033 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 3 mm |
|---|
| Lungime funcţională (A3) | 42 mm |
|---|
| Înălţime de funcţionare (A4) | 16 mm |
|---|
| Adâncime de aşchiere (A8) | 14 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 42 mm |
|---|
| Coadă, pe partea maşinii (C11) | PMA |
|---|
| Formă adaptor, pe partea maşinii (C12) | 3 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | R020 |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | $$$$ |
|---|
| Lăţimea cozii (C8) | 4,4 mm |
|---|
| Masă (greutate) (D7) | 0,033 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Susţinerea muchiilor de tăiere axială, aliniere (F4) | 2 |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | MSS-E20R14-GX24-2A100150 |
|---|
| Codificare produs (J22) | 6694 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX242000***FX** |
|---|
| Codare loc de separare pe partea maşinii (J6) | PMA03CR020$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
