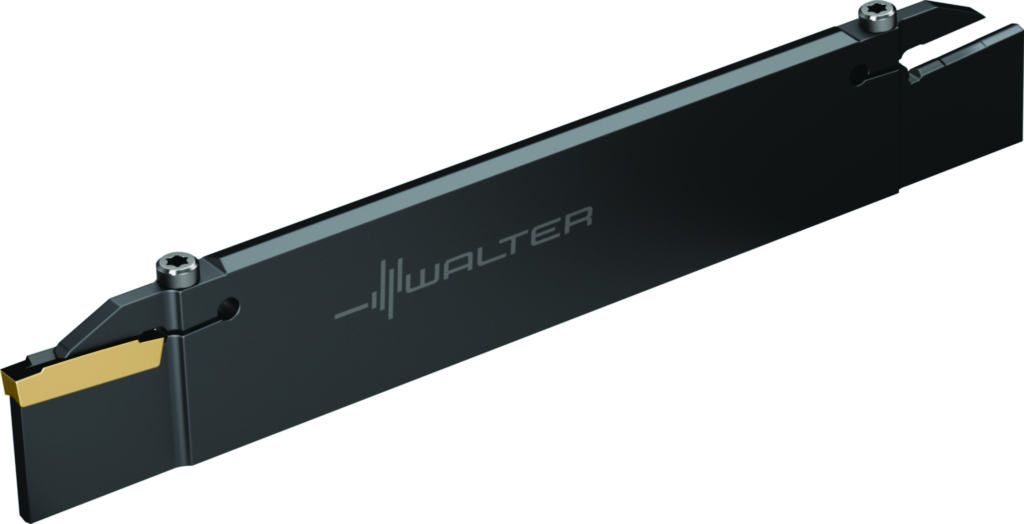

Lamă de debitare adâncă XLCFN3204-GX24-3S 5517472
Lamă de debitare adâncă XLCFN • metric • Neutru • GX24
| Producător | Walter |
|---|
| Cod producător | XLCFN3204-GX24-3S |
|---|
| Cod articol | 5517472 |
|---|
| EAN | 0588850937 |
|---|
| Tip | Lamă de debitare adâncă |
|---|
| Greutate netă | 0,221 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 21 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 4 |
|---|
| Înălţimea cozii (h4) | 32 mm |
|---|
| înălţimea centrul (h1) | 24,2 mm |
|---|
| Lungimea totală (l1) | 179,3 mm |
|---|
| Codificare sculă (Codificare) | XLCFN3204-GX24-3S |
|---|
| Plăcuţe amovibile posibile (Tip) | GX24-3E4 ..; GX24-3F4 .. |
|---|
| Lăţimea corpului (s1) | 3 mm |
|---|
| Greutatea (Greutate) | 0,221 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 4 mm |
|---|
| Lungime funcţională (A3) | 179,3 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Adâncime de aşchiere (A8) | 21 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 179,3 mm |
|---|
| Coadă, pe partea maşinii (C11) | PMW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 320 |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | $$$$ |
|---|
| Lăţimea cozii (C8) | 6,2 mm |
|---|
| Masă (greutate) (D7) | 0,221 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | N |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | XLCFN3204-GX24-3S |
|---|
| Codificare produs (J22) | 756 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX243040***FX40 |
|---|
| Codare loc de separare pe partea maşinii (J6) | PMW03200185 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | ESA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
