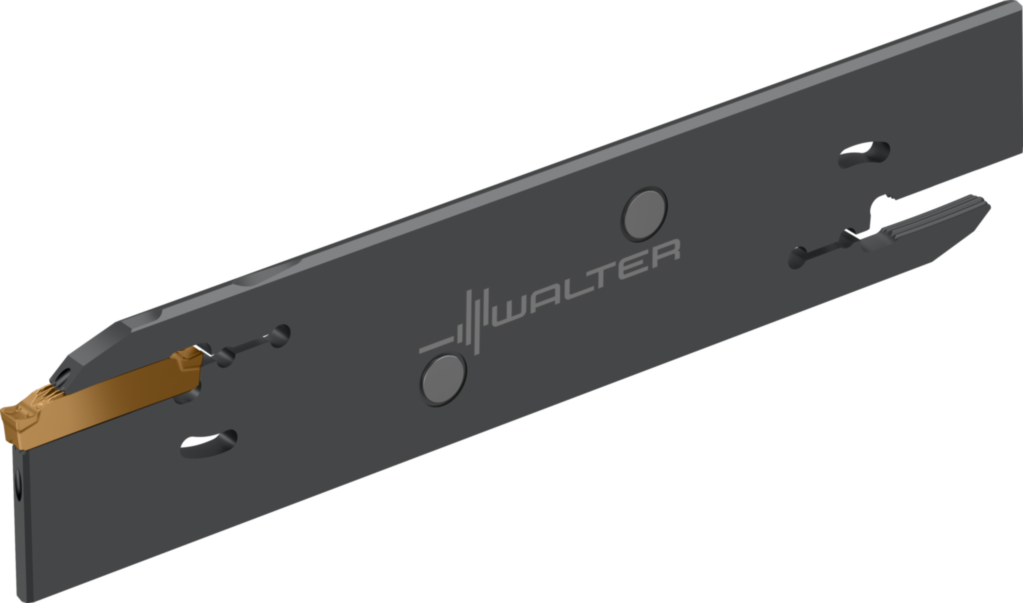

Lamă de debitare adâncă G5042-26N-3T40GD26-P 8846741
Lamă de debitare adâncă G5042...N...-P • metric • Neutru • GD26 • Răcire de precizie
| Producător | Walter |
|---|
| Cod producător | G5042-26N-3T40GD26-P |
|---|
| Cod articol | 8846741 |
|---|
| EAN | 4063467564139 |
|---|
| Tip | Lamă de debitare adâncă |
|---|
| Greutate netă | 0,060 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Control perfect al aşchiilor datorită răcirii de precizie pe flanc şi faţa de degajare
- Manevrare simplă a sculei datorită variantei neutre a lamei de debit
- Stabilitate crescută și fiabilitate a procesului datorită profilului cu caneluri Groov·tec® GD
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 40 mm |
|---|
| Coolant pressure (CP) | 150 bar |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Diametru maxim de penetrare (Dmax) | 200 mm |
|---|
| Înălţimea cozii (h4) | 26 mm |
|---|
| înălţimea centrul (h1) | 21,3 mm |
|---|
| Lungimea totală (l1) | 130 mm |
|---|
| Codificare sculă (Codificare) | G5042-26N-3T40GD26-P |
|---|
| Plăcuţe amovibile posibile (Tip) | GD26-3 .. |
|---|
| Lăţimea corpului (s1) | 2,4 mm |
|---|
| Greutatea (Greutate) | 0,06 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 3 mm |
|---|
| Lungime funcţională (A3) | 130 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Adâncime de aşchiere (A8) | 40 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 130 mm |
|---|
| Coadă, pe partea maşinii (C11) | PMW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 260 |
|---|
| Lăţimea cozii (C8) | 3,5 mm |
|---|
| Masă (greutate) (D7) | 0,06 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | N |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | G5042-26N-3T40GD26-P |
|---|
| Codificare produs (J22) | 8864 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GD2630007**FX** |
|---|
| Codificare plăcuţă amovibilă (J42) | GD26-3 |
|---|
| Codare loc de separare pe partea maşinii (J6) | PMW01C0260$$00 |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
