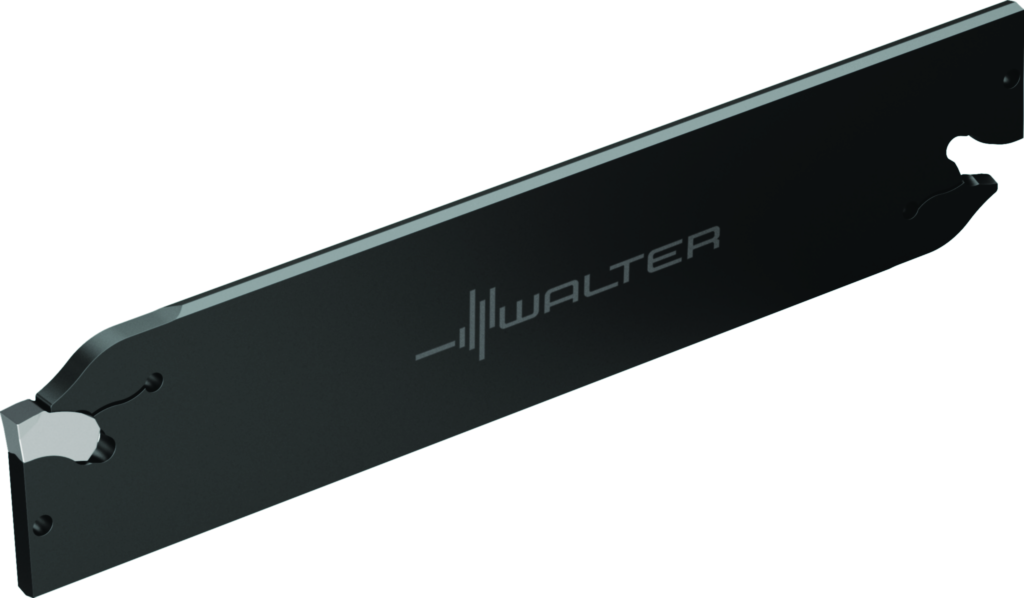

Lamă de debitare adâncă G2042.46N-5T80SX 6424663
Lamă de debitare adâncă G2042...N • metric • Neutru • SX00
| Producător | Walter |
|---|
| Cod producător | G2042.46N-5T80SX |
|---|
| Cod articol | 6424663 |
|---|
| EAN | 0707178937 |
|---|
| Tip | Lamă de debitare adâncă |
|---|
| Greutate netă | 0,407 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Stabilitate ridicată între plăcuţa amovibilă şi sculă datorită celei mai moderne soluţii de autostrângere
- Două locaşuri ale plăcuţei pe corpul sculei
- Utilizare universală
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 80 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 5 |
|---|
| Înălţimea cozii (h4) | 46 mm |
|---|
| înălţimea centrul (h1) | 37,4 mm |
|---|
| Lungimea totală (l1) | 251 mm |
|---|
| Codificare sculă (Codificare) | G2042.46N-5T80SX |
|---|
| Plăcuţe amovibile posibile (Tip) | SX-5E5 |
|---|
| Lăţimea corpului (s1) | 4,3 mm |
|---|
| Greutatea (Greutate) | 0,407 kg |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A18) | 5 mm |
|---|
| Lungime funcţională (A3) | 251 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Adâncime de aşchiere (A8) | 80 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 251 mm |
|---|
| Coadă, pe partea maşinii (C11) | PMW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 460 |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | $$$$ |
|---|
| Lăţimea cozii (C8) | 4,3 mm |
|---|
| Masă (greutate) (D7) | 0,407 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | N |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | G2042.46N-5T80SX |
|---|
| Codificare produs (J22) | 754 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$SX005000******* |
|---|
| Codare loc de separare pe partea maşinii (J6) | PMW01C0460$$00 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | ESA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
