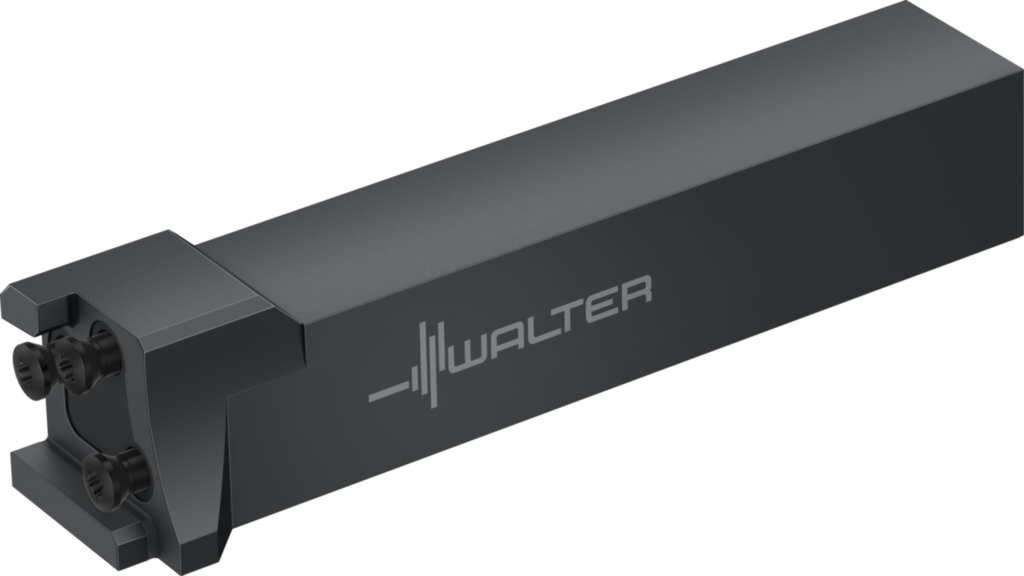

Cuţit de strung – Modular MSS-E25R90-16-E 5576680
Cuţit de strung – Modular MSS-...90 • Walter Cut • inch • Coadă cu secţiune pătrată • Dreapta • 25,4x25,4mm
| Producător | Walter |
|---|
| Cod producător | MSS-E25R90-16-E |
|---|
| Cod articol | 5576680 |
|---|
| EAN | 0585530935 |
|---|
| Tip | Cuţit de strung – Modular |
|---|
| Greutate netă | 0,760 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lăţimea cozii (b) | 1 inch |
|---|
| Înălţimea cozii (h = h1) | 1 inch |
|---|
| Lungimea totală (l1) | 5,5 inch |
|---|
| Codificare sculă (Codificare) | MSS-E25R90-16-E |
|---|
| Mărime modul (Mărime modul) | E25 |
|---|
| Lăţimea funcţională (f) | 0,984 inch |
|---|
| Greutatea (Greutate) | 1,676 lbs |
|---|
| Lungime în consolă (B3) | 28 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 139,7 mm |
|---|
| Lungime funcţională (B71) | 134,2 mm |
|---|
| Înălţime de funcţionare (B72) | 5,4 mm |
|---|
| Lăţime funcţională (B73) | 25 mm |
|---|
| Lăţime radială (B92) | 30,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25 mm |
|---|
| Coadă, pe partea piesei (C51) | PMA |
|---|
| Formă adaptor, pe partea piesei (C52) | 3 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 8 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | L025 |
|---|
| Masă (greutate) (D7) | 0,76 kg |
|---|
| Sensul de aşchiere (E1) | R |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | MSS-E25R90-16-E |
|---|
| Codificare produs (J22) | 8114 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | PMA03CL025**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01B1616$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
