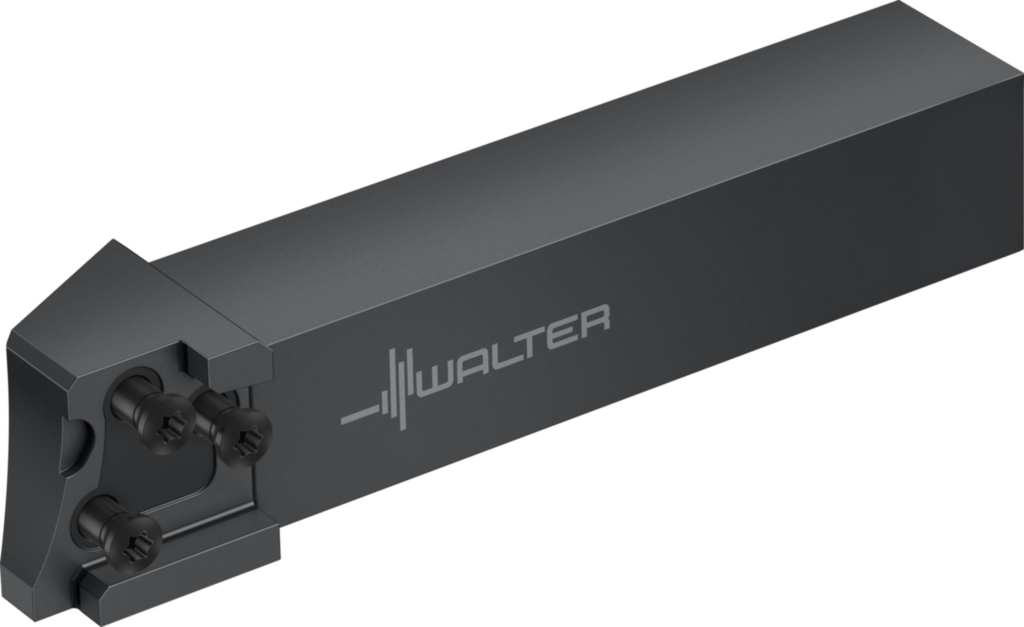

Cuţit de strung – Modular MSS-E16R00-1616G 5202061
Cuţit de strung – Modular MSS-...00 • Walter Cut • metric • Coadă cu secţiune pătrată • Dreapta • 16x16mm
| Producător | Walter |
|---|
| Cod producător | MSS-E16R00-1616G |
|---|
| Cod articol | 5202061 |
|---|
| EAN | 0574357935 |
|---|
| Tip | Cuţit de strung – Modular |
|---|
| Greutate netă | 0,213 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Date tehnice
| Lăţimea cozii (b) | 16 mm |
|---|
| Înălţimea cozii (h = h1) | 16 mm |
|---|
| Lungimea totală (l1) | 93,7 mm |
|---|
| Codificare sculă (Codificare) | MSS-E16R00-1616G |
|---|
| Mărime modul (Mărime modul) | E16 |
|---|
| Lăţimea funcţională (f) | 15,8 mm |
|---|
| Greutatea (Greutate) | 0,2 kg |
|---|
| Lungime în consolă (B3) | 20,7 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 93,7 mm |
|---|
| Lungime funcţională (B71) | 90 mm |
|---|
| Înălţime de funcţionare (B72) | 3,5 mm |
|---|
| Lăţime funcţională (B73) | 8 mm |
|---|
| Lăţime radială (B92) | 35 mm |
|---|
| Coadă, pe partea maşinii (C11) | VKT |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1616 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 16 mm |
|---|
| Coadă, pe partea piesei (C51) | PMA |
|---|
| Formă adaptor, pe partea piesei (C52) | 3 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 8 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | R016 |
|---|
| Masă (greutate) (D7) | 0,213 kg |
|---|
| Sensul de aşchiere (E1) | R |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | MSS-E16R00-1616G |
|---|
| Codificare produs (J22) | 667 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | PMA03CR016**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | VKT01A1616$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
