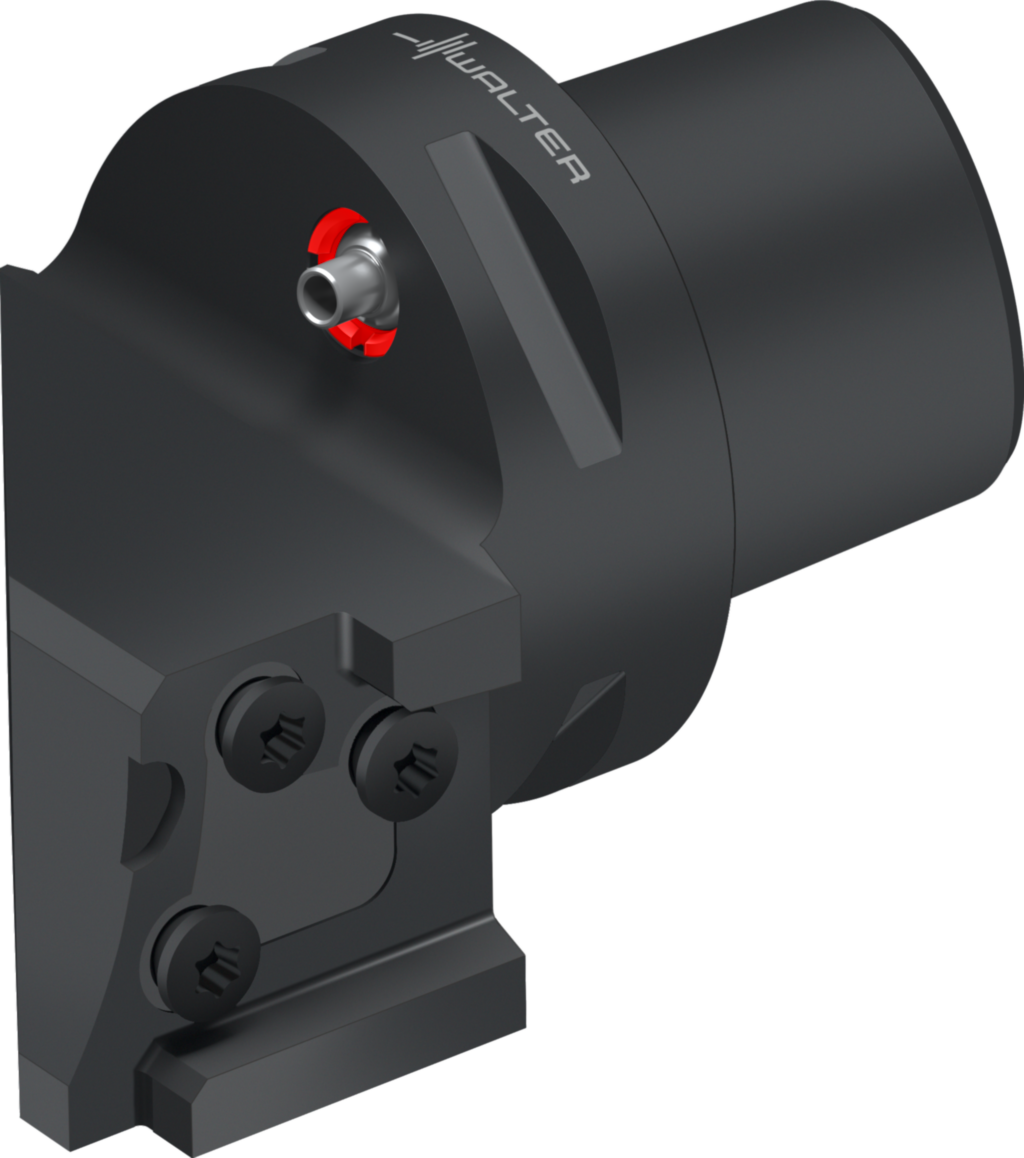

Cuţit de strung – Modular C3-MSS-E20R00 6909438
Cuţit de strung – Modular C...-MSS...00 • Walter Cut • metric • Walter Capto TM ISO 26623 • Dreapta • 32mm
| Producător | Walter |
|---|
| Cod producător | C3-MSS-E20R00 |
|---|
| Cod articol | 6909438 |
|---|
| EAN | 0813204967 |
|---|
| Tip | Cuţit de strung – Modular |
|---|
| Greutate netă | 0,265 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Codul dimensiunii de îmbinare (d1) | C3 |
|---|
| Lungimea funcţională (l1) | 36,5 mm |
|---|
| Codificare sculă (Codificare) | C3-MSS-E20R00 |
|---|
| Mărime modul (Mărime modul) | E20 |
|---|
| Lăţimea funcţională (f) | 16 mm |
|---|
| Greutatea (Greutate) | 0,265 kg |
|---|
| Lungime în consolă (B3) | 41,1 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 60,1 mm |
|---|
| Lungime funcţională (B71) | 36,5 mm |
|---|
| Înălţime de funcţionare (B72) | 16 mm |
|---|
| Lăţime funcţională (B73) | 16 mm |
|---|
| Lăţime radială (B92) | 20 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 320 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 32 mm |
|---|
| Lungime coadă (C4) | 19 mm |
|---|
| Coadă, pe partea piesei (C51) | PMA |
|---|
| Formă adaptor, pe partea piesei (C52) | 3 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | R020 |
|---|
| Masă (greutate) (D7) | 0,265 kg |
|---|
| Sensul de aşchiere (E1) | R |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Standard (J1) | ISO26623-1 |
|---|
| Număr articol (J21) | C3-MSS-E20R00 |
|---|
| Codificare produs (J22) | 122 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | PMA03CR020**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0320$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
