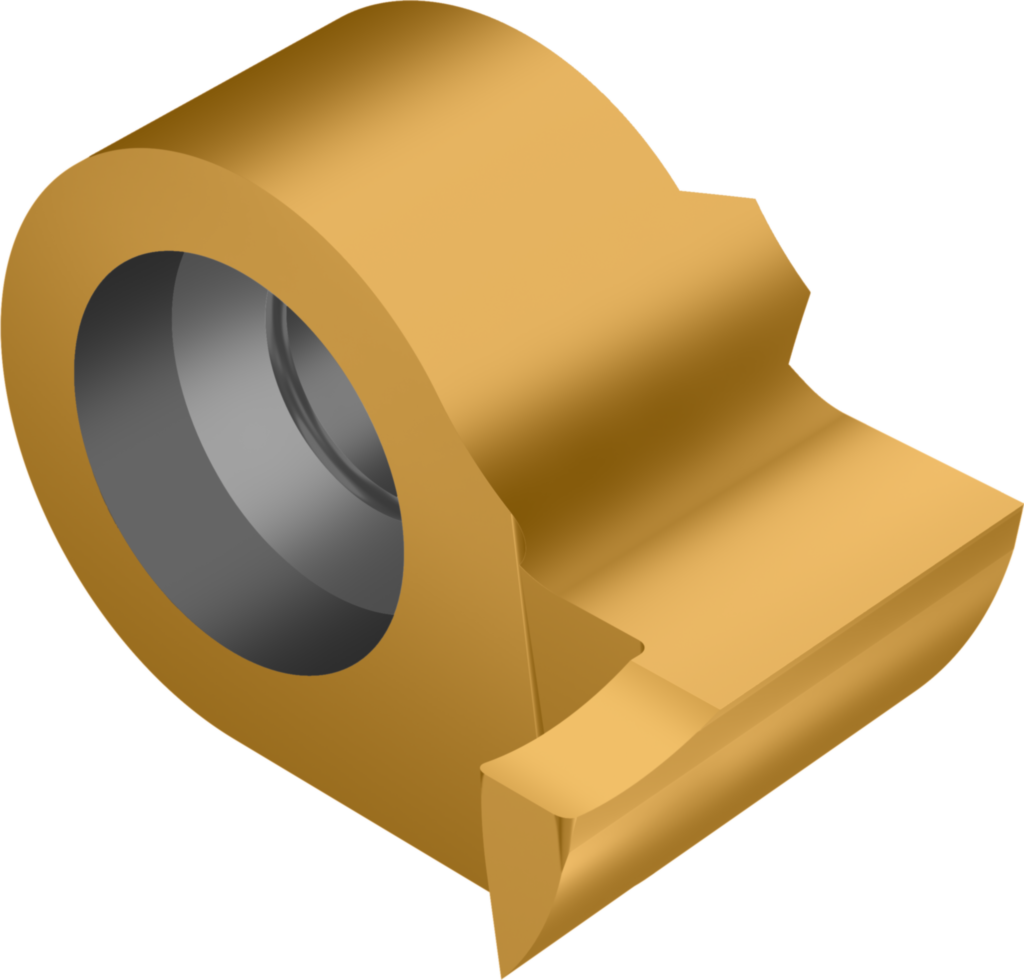

Cap schimbabil - canelare axială - Contra WE09-AC14-150R02 WSM23X 8656844
Cap schimbabil - canelare axială - Contra WE..-AC ...-AC • Dreapta • WSM23X • s=1,5mm
| Producător | Walter |
|---|
| Cod producător | WE09-AC14-150R02 WSM23X |
|---|
| Cod articol | 8656844 |
|---|
| EAN | 4063466433559 |
|---|
| Tip | Cap schimbabil - canelare axială - Contra |
|---|
| Greutate netă | 0,005 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate şi stabilitate ridicată datorită autostrângerii WE
- Calitate de prelucrare repetabilă şi rebuturi minime
- Program standard vast (precum şi variante speciale cu termen de livrare mai scurt)
- Precizie şi durabilitate maxime datorită muchiei aşchietoare ascuţite, rectificate cu precizie
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 2,5 mm |
|---|
| Lăţime de aşchiere (s) | 1,5 mm |
|---|
| Diametrul minim (Dmin) | 14 mm |
|---|
| Diametrul de îmbinare (d1) | 9 mm |
|---|
| Avans pe rotaţie (f) | 0.01–0.04 mm |
|---|
| Lungimea funcţională (l4) | 8,3 mm |
|---|
| Codificare sculă (Codificare) | WE09-AC14-150R02 WSM23X |
|---|
| Rază la colţ (r) | 0,2 mm |
|---|
| Lăţimea funcţională (f1) | 9 mm |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 1,5 mm |
|---|
| Diametru axial de canelare, minim (A73) | 14 mm |
|---|
| Diametru axial de canelare, maxim (A74) | 1000 mm |
|---|
| Adâncime de aşchiere (B21) | 2,5 mm |
|---|
| Cantitate rezerve de reascuţire (B51) | 9 mm |
|---|
| Lungime funcţională (B71) | 8,3 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime faţetă de colţ dreapta (C1) | 0 mm |
|---|
| Lăţime faţetă de colţ stânga (C2) | 0 mm |
|---|
| Diametru de prindere, pe partea maşinii (C34) | 9 mm |
|---|
| Rază la colţ dreapta (C5) | 0,2 mm |
|---|
| Rază la colţ stânga (C6) | 0,2 mm |
|---|
| Masă (greutate) (D75) | 0,005 kg |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | R |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | AC |
|---|
| Lăţime funcţională (G92) | 9 mm |
|---|
| Denumire sort de la producător (H3) | WSM23X |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Număr articol (J21) | WE09-AC14-150R02 WSM23X |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | BKC01CF09R$$$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
