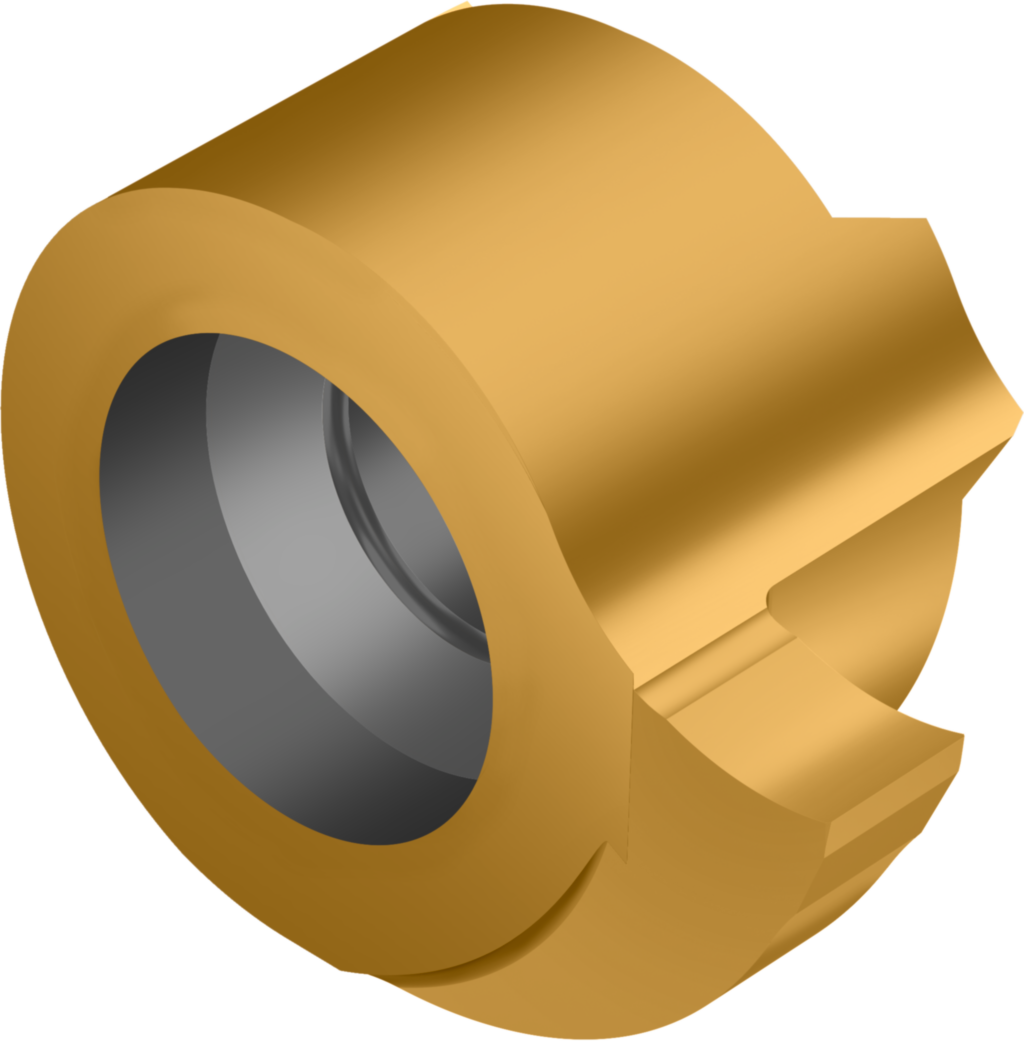

Cap interschimbabil - canelare și caneluri circlip WE09-G14-300R00 WSM13X 8656946
Cap interschimbabil - canelare și caneluri circlip WE..-G ...-G • Dreapta • WSM13X • s=3mm
| Producător | Walter |
|---|
| Cod producător | WE09-G14-300R00 WSM13X |
|---|
| Cod articol | 8656946 |
|---|
| EAN | 4063466434570 |
|---|
| Tip | Cap interschimbabil - canelare și caneluri circlip |
|---|
| Greutate netă | 0,004 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate şi stabilitate ridicată datorită autostrângerii WE
- Calitate de prelucrare repetabilă şi rebuturi minime
- Flexibilitate maximă datorită capului interschimbabil WE în acelaşi suport (începând cu D min 7 mm)
- Program standard vast (precum şi variante speciale cu termen de livrare mai scurt)
- Precizie şi durabilitate maxime datorită muchiei aşchietoare ascuţite, rectificate cu precizie
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 4 mm |
|---|
| Lăţime de aşchiere (s) | 3 mm |
|---|
| Diametrul de îmbinare (d1) | 9 mm |
|---|
| Diametrul găurii, min. (Dmin) | 14 mm |
|---|
| Avans pe rotaţie (f) | 0.01–0.04 mm |
|---|
| Lungimea funcţională (l4) | 5,2 mm |
|---|
| Codificare sculă (Codificare) | WE09-G14-300R00 WSM13X |
|---|
| Lăţimea funcţională (f1) | 9 mm |
|---|
| Formă profil (A1) | 1 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 3 mm |
|---|
| Diametrul minim al găurii (A6) | 14 mm |
|---|
| Adâncime de aşchiere (B21) | 4 mm |
|---|
| Cantitate rezerve de reascuţire (B51) | 6 mm |
|---|
| Lungime funcţională (B71) | 5,2 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime faţetă de colţ dreapta (C1) | 0,03 mm |
|---|
| Lăţime faţetă de colţ stânga (C2) | 0,03 mm |
|---|
| Diametru de prindere, pe partea maşinii (C34) | 9 mm |
|---|
| Masă (greutate) (D75) | 0,004 kg |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | R |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | G |
|---|
| Lăţime funcţională (G92) | 9 mm |
|---|
| Denumire sort de la producător (H3) | WSM13X |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Număr articol (J21) | WE09-G14-300R00 WSM13X |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | BKC01C0090$$$$ |
|---|
| Procedee de prelucrare (J8) | DEI |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
