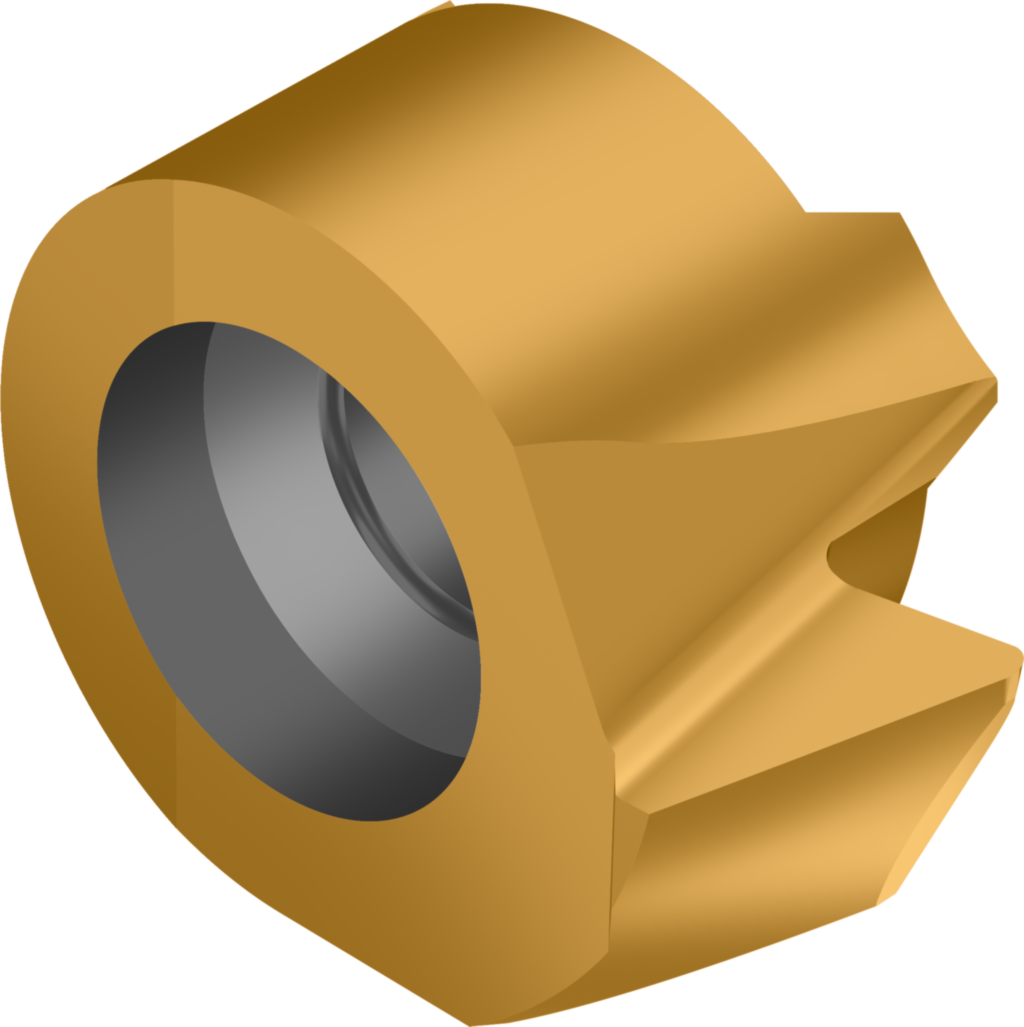

Cap de schimb - întoarcere inversă WE07-B10-093R02 WSM23X 8656822
Cap de schimb - întoarcere inversă WE..-B ...-B • Dreapta • WSM23X • s= • r=0,2mm
| Producător | Walter |
|---|
| Cod producător | WE07-B10-093R02 WSM23X |
|---|
| Cod articol | 8656822 |
|---|
| EAN | 4063466433337 |
|---|
| Tip | Cap de schimb - întoarcere inversă |
|---|
| Greutate netă | 0,002 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Fiabilitate şi stabilitate ridicată datorită autostrângerii WE
- Calitate de prelucrare repetabilă şi rebuturi minime
- Flexibilitate maximă datorită capului interschimbabil WE în acelaşi suport (începând cu D min 7 mm)
- Program standard vast (precum şi variante speciale cu termen de livrare mai scurt)
- Precizie şi durabilitate maxime datorită muchiei aşchietoare ascuţite, rectificate cu precizie
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime de aşchiere (ap) | 0.1–0.3 mm |
|---|
| Diametrul de îmbinare (d1) | 7 mm |
|---|
| Diametrul găurii, min. (Dmin) | 10 mm |
|---|
| Avans pe rotaţie (f) | 0.02–0.10 mm |
|---|
| Lungimea maximă a muchiei de tăiere (APMX) | 2 mm |
|---|
| Lungimea funcţională (l4) | 1,2 mm |
|---|
| Lungime maximă în consolă (l20) | 3,9 mm |
|---|
| Codificare sculă (Codificare) | WE07-B10-093R02 WSM23X |
|---|
| Rază la colţ (r) | 0,2 mm |
|---|
| Lăţimea funcţională (f1) | 5,8 mm |
|---|
| Diametrul minim al găurii (A6) | 10 mm |
|---|
| Cantitate rezerve de reascuţire (B51) | 4,65 mm |
|---|
| Lungime funcţională (B71) | 1,2 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Diametru de prindere, pe partea maşinii (C34) | 7 mm |
|---|
| Masă (greutate) (D75) | 0,002 kg |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | F |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | R |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | B |
|---|
| Lăţime funcţională (G92) | 5,8 mm |
|---|
| Denumire sort de la producător (H3) | WSM23X |
|---|
| Acoperire/suprafaţă (H5) | TiAlN |
|---|
| Număr articol (J21) | WE07-B10-093R02 WSM23X |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | BKC01C0070$$$$ |
|---|
| Procedee de prelucrare (J8) | DDI |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
