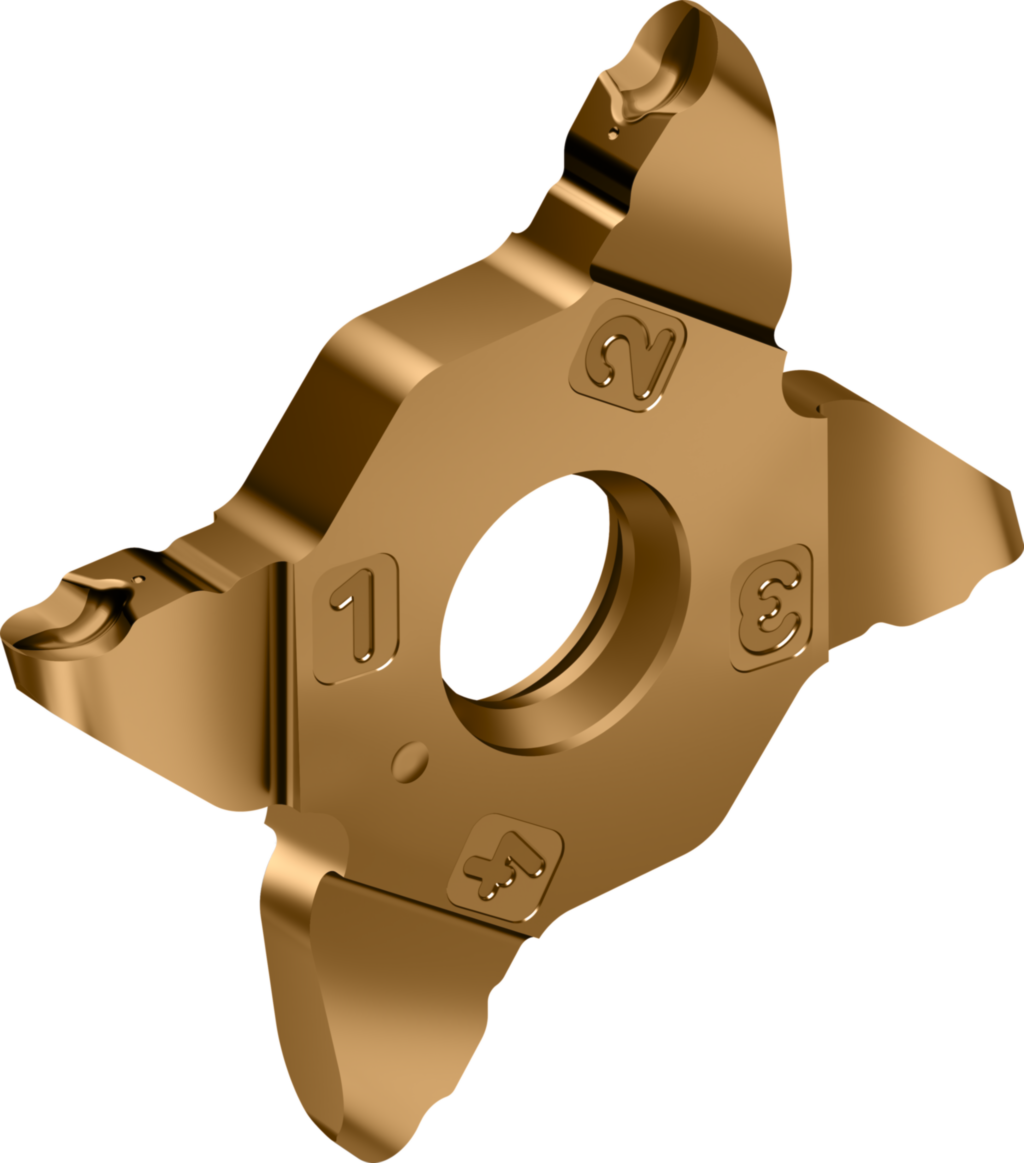

Canelare şi strunjire de copiere – plăcuţe amovibile MX22-2E200N10-RF5 WSM23S 7320528
Canelare şi strunjire de copiere – plăcuţe amovibile MX ...-RF5 • Neutru • WSM23S • Tiger·tec ® Silver • s=2mm • r=1mm
| Producător | Walter |
|---|
| Cod producător | MX22-2E200N10-RF5 WSM23S |
|---|
| Cod articol | 7320528 |
|---|
| EAN | 0888531939 |
|---|
| Tip | Canelare şi strunjire de copiere – plăcuţe amovibile |
|---|
| Greutate netă | 0,011 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Avantaje
- Aşchiere lină şi control perfect al aşchiilor chiar şi în cazul materialelor dificile
Geometrie
- RF5 – Geometrie pentru canelare şi strunjire de copiere
- Cu rectificare periferică
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 6 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 4 |
|---|
| Diametrul de retezare (D2) | 100 mm |
|---|
| Lăţime de aşchiere (s) | 2 mm |
|---|
| Rata de avans (f) | 0.04–0.14 mm |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Denumire (Codificare) | MX22-2E200N10-RF5 WSM23S |
|---|
| Rază (r) | 1 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.02 |
|---|
| Toleranţă lungime (lTol) | ±0.03 |
|---|
| Formă profil (A1) | 10 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 2 mm |
|---|
| Adâncime profil (A8) | 6 mm |
|---|
| Rază la vârf (C8) | 1 mm |
|---|
| Diametru gaură de fixare (D1) | 6 mm |
|---|
| Masă (greutate) (D75) | 0,011 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 6° |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | N |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | RF5 |
|---|
| Număr de muchii aşchietoare (F2) | 4 |
|---|
| Lungime plăcuţe amovibile (G1) | 22 mm |
|---|
| Lăţimea plăcuţei aşchietoare (G2) | 1,7 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 3,35 mm |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Înălţime muchie aşchietoare (G7) | 3,35 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSM23S |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+Al2O3+(Al) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | MX22-2E200N10-RF5 WSM23S |
|---|
| Codificare produs (J22) | 7421 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$MX2220003$BEX$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
