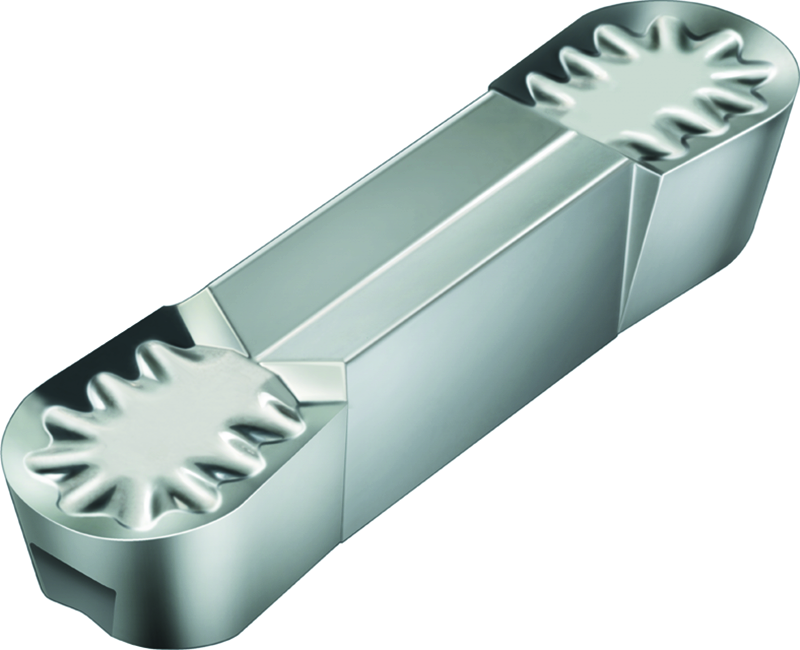

Canelare şi strunjire de copiere – plăcuţe amovibile GX24-4R300N-RK8 WK1 5106905
Canelare şi strunjire de copiere – plăcuţe amovibile GX ...-RK8 • Neutru • WK1 • s=6mm • r=3mm
| Producător | Walter |
|---|
| Cod producător | GX24-4R300N-RK8 WK1 |
|---|
| Cod articol | 5106905 |
|---|
| EAN | 0459561939 |
|---|
| Tip | Canelare şi strunjire de copiere – plăcuţe amovibile |
|---|
| Greutate netă | 0,009 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Control excelent al aşchiilor la fiecare prelucrare
Geometrie
- Faţă de degajare lustruită
- Geometria RK8 – Plăcuţe aşchietoare cu rază completă pentru canelare şi strunjire de copiere
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Adâncime de aşchiere (ap) | 0.1–4.0 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 2 |
|---|
| Lăţime de aşchiere (s) | 6 mm |
|---|
| Rata de avans (f) | 0.10–0.60 mm |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Lungimea muchiei aşchietoare (l) | 25,4 mm |
|---|
| Denumire (Codificare) | GX24-4R300N-RK8 WK1 |
|---|
| Rază (r) | 3 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.02 |
|---|
| Toleranţă lungime (lTol) | ±0.05 |
|---|
| Formă profil (A1) | 10 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 6 mm |
|---|
| Adâncime profil (A8) | 22 mm |
|---|
| Rază la vârf (C8) | 3 mm |
|---|
| Masă (greutate) (D75) | 0,009 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 10° |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | N |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | RK8 |
|---|
| Număr de muchii aşchietoare (F2) | 2 |
|---|
| Lungime plăcuţe amovibile (G1) | 25,4 mm |
|---|
| Lăţimea plăcuţei aşchietoare (G2) | 4,8 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 5,29 mm |
|---|
| Tip de fixare (G5) | 7 |
|---|
| Înălţime muchie aşchietoare (G7) | 4,34 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WK1 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | GX24-4R300N-RK8 WK1 |
|---|
| Codificare produs (J22) | 200 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$GX2440007$$EX$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
