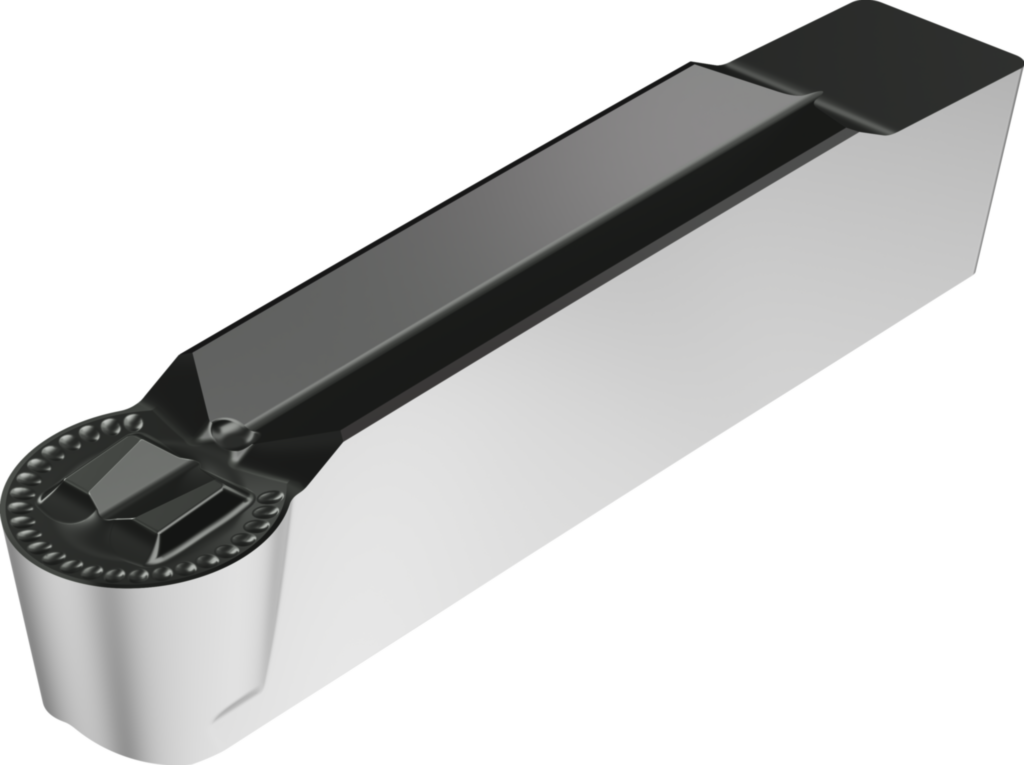

Canelare şi strunjire de copiere – plăcuţe amovibile GX24-3F500N25-RD4 WKP23S 8211147
Canelare şi strunjire de copiere – plăcuţe amovibile GX ...-RD4 • Neutru • WKP23S • Tiger·tec ® Silver • s=5mm • r=2,5mm
| Producător | Walter |
|---|
| Cod producător | GX24-3F500N25-RD4 WKP23S |
|---|
| Cod articol | 8211147 |
|---|
| EAN | 4063464289509 |
|---|
| Tip | Canelare şi strunjire de copiere – plăcuţe amovibile |
|---|
| Greutate netă | 0,008 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Adâncime de aşchiere (ap) | 0.5–0.000 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 1 |
|---|
| Lăţime de aşchiere (s) | 5 mm |
|---|
| Rata de avans (f) | 0.17–0.60 mm |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Lungimea muchiei aşchietoare (l) | 24 mm |
|---|
| Denumire (Codificare) | GX24-3F500N25-RD4 WKP23S |
|---|
| Rază (r) | 2,5 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.05 |
|---|
| Toleranţă lungime (lTol) | ±0.15 |
|---|
| Formă profil (A1) | 10 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 5 mm |
|---|
| Adâncime profil (A8) | 22 mm |
|---|
| Rază la vârf (C8) | 2,5 mm |
|---|
| Masă (greutate) (D75) | 0,008 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 10° |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | N |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | RD4 |
|---|
| Număr de muchii aşchietoare (F2) | 1 |
|---|
| Lungime plăcuţe amovibile (G1) | 24 mm |
|---|
| Lăţimea plăcuţei aşchietoare (G2) | 4 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 5,25 mm |
|---|
| Tip de fixare (G5) | 7 |
|---|
| Înălţime muchie aşchietoare (G7) | 4,32 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WKP23S |
|---|
| Acoperire/suprafaţă (H5) | TiCN+Al2O3+(TiCN) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | GX24-3F500N25-RD4 WKP23S |
|---|
| Codificare produs (J22) | 200 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$GX2430007$$FX25 |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
