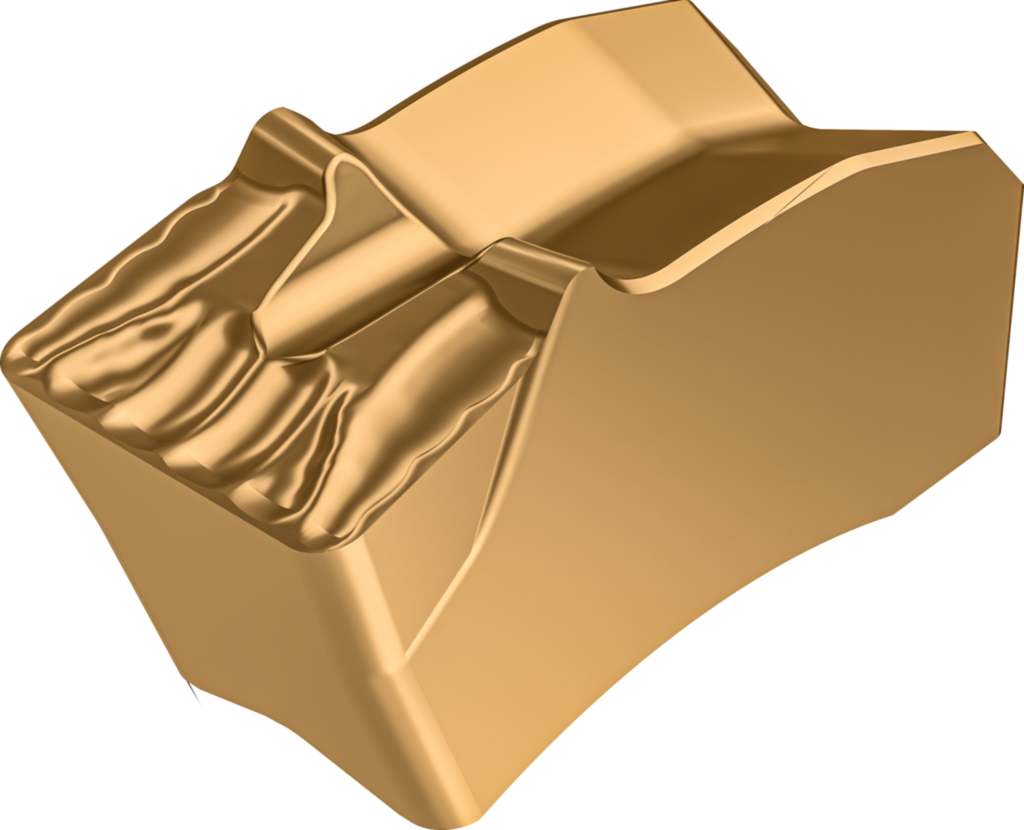

Canelare şi strunjire de canelare – plăcuţe amovibile SX-8E800N08-UF4 WKP23G 8801633
Canelare şi strunjire de canelare – plăcuţe amovibile SX ...-UF4 • Neutru • WKP23G • Tiger·tec ® Gold • s=8mm • r=0,8mm
| Producător | Walter |
|---|
| Cod producător | SX-8E800N08-UF4 WKP23G |
|---|
| Cod articol | 8801633 |
|---|
| EAN | 4063467335104 |
|---|
| Tip | Canelare şi strunjire de canelare – plăcuţe amovibile |
|---|
| Greutate netă | 0,009 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Spărgător de aşchii universal, potrivit pentru toate prelucrările
Geometrie
- Control optim al aşchiilor
- UF4 – Geometrie universală pentru canelare şi strunjire longitudinală
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
Date tehnice
| Numărul de muchii aşchietoare (CEDC) | 1 |
|---|
| Lăţime de aşchiere (s) | 8 mm |
|---|
| Rata de avans (f) | 0.18–0.55 mm |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Lungimea muchiei aşchietoare (l) | 17,4 mm |
|---|
| Denumire (Codificare) | SX-8E800N08-UF4 WKP23G |
|---|
| Rază (r) | 0,8 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.05 |
|---|
| Toleranţă lungime (lTol) | ±0.10 |
|---|
| Formă profil (A1) | 1 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 8 mm |
|---|
| Rază la colţ dreapta (C5) | 0,8 mm |
|---|
| Rază la colţ stânga (C6) | 0,8 mm |
|---|
| Masă (greutate) (D75) | 0,009 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 23° |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | N |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | UF4 |
|---|
| Număr de muchii aşchietoare (F2) | 1 |
|---|
| Lungime plăcuţe amovibile (G1) | 17,4 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 9,89 mm |
|---|
| Tip de fixare (G5) | 7 |
|---|
| Înălţime muchie aşchietoare (G7) | 8,1 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WKP23G |
|---|
| Acoperire/suprafaţă (H5) | TiCN+Al2O3+(TiN) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | SX-8E800N08-UF4 WKP23G |
|---|
| Codificare produs (J22) | 6301 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$SX0080007$$E$$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
