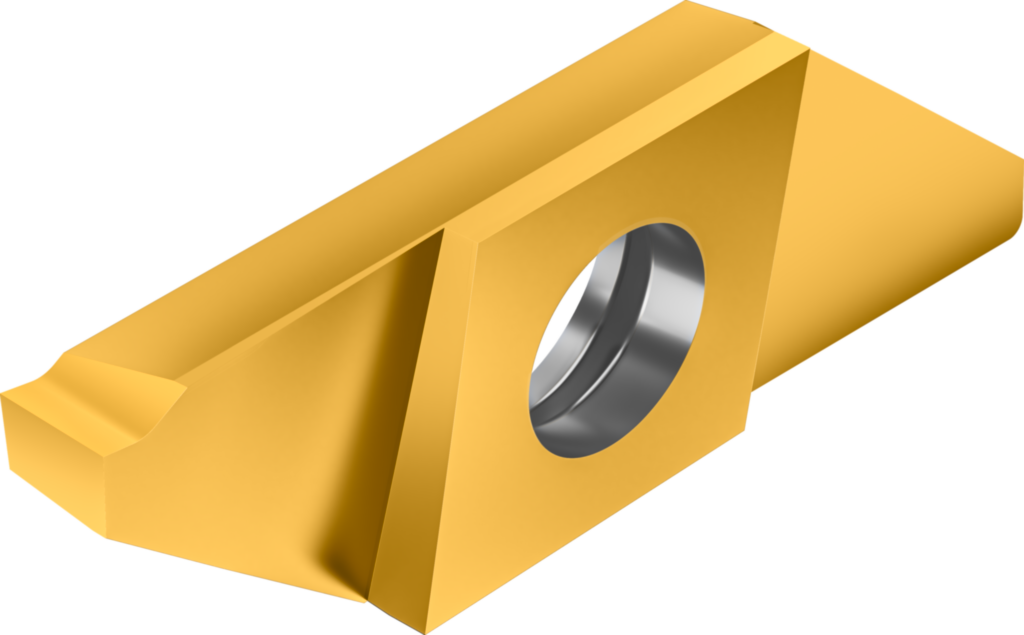

Canelare şi debitare – plăcuţe amovibile WT26-L150R15-CD8 WN23 8464565
Canelare şi debitare – plăcuţe amovibile WT ...-CD8 • Stânga • WN23 • s=1,5mm • r=0,05mm
| Producător | Walter |
|---|
| Cod producător | WT26-L150R15-CD8 WN23 |
|---|
| Cod articol | 8464565 |
|---|
| EAN | 4063465534745 |
|---|
| Tip | Canelare şi debitare – plăcuţe amovibile |
|---|
| Greutate netă | 0,005 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 6,3 mm |
|---|
| Numărul de muchii aşchietoare (CEDC) | 2 |
|---|
| Lăţime de aşchiere (s) | 1,5 mm |
|---|
| Avans pe rotaţie (f) | 0.02–0.13 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea muchiei aşchietoare (l) | 25 mm |
|---|
| Denumire (Codificare) | WT26-L150R15-CD8 WN23 |
|---|
| Unghiul de atac (κ) | 15.00000000000000 |
|---|
| Rază la colţ (r) | 0,05 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.02 |
|---|
| Toleranţă lungime (lTol) | ±0.03 |
|---|
| Formă profil (A1) | 2 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 1,5 mm |
|---|
| Adâncime profil (A8) | 6,3 mm |
|---|
| Unghi muchie aşchietoare principală dreapta (B1) | 15° |
|---|
| Unghiul tăişului secundar, dreapta (B8) | 1° |
|---|
| Unghiul tăişului secundar, stânga (B9) | 1° |
|---|
| Masă (greutate) (D75) | 0,005 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 6° |
|---|
| Unghi de aşezare al flancurilor dreapta (E2) | 2° |
|---|
| Unghi de aşezare al flancurilor stânga (E3) | 2° |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | F |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | L |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | CD8 |
|---|
| Număr de muchii aşchietoare (F2) | 1 |
|---|
| Lungime plăcuţe amovibile (G1) | 25 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 3,18 mm |
|---|
| Tip de fixare (G5) | 3 |
|---|
| Înălţime muchie aşchietoare (G7) | 3,18 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WN23 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | WT26-L150R15-CD8 WN23 |
|---|
| Codificare produs (J22) | 8283 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$WT2603$$3LA**$$ |
|---|
| Procedee de prelucrare (J8) | DEA |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
