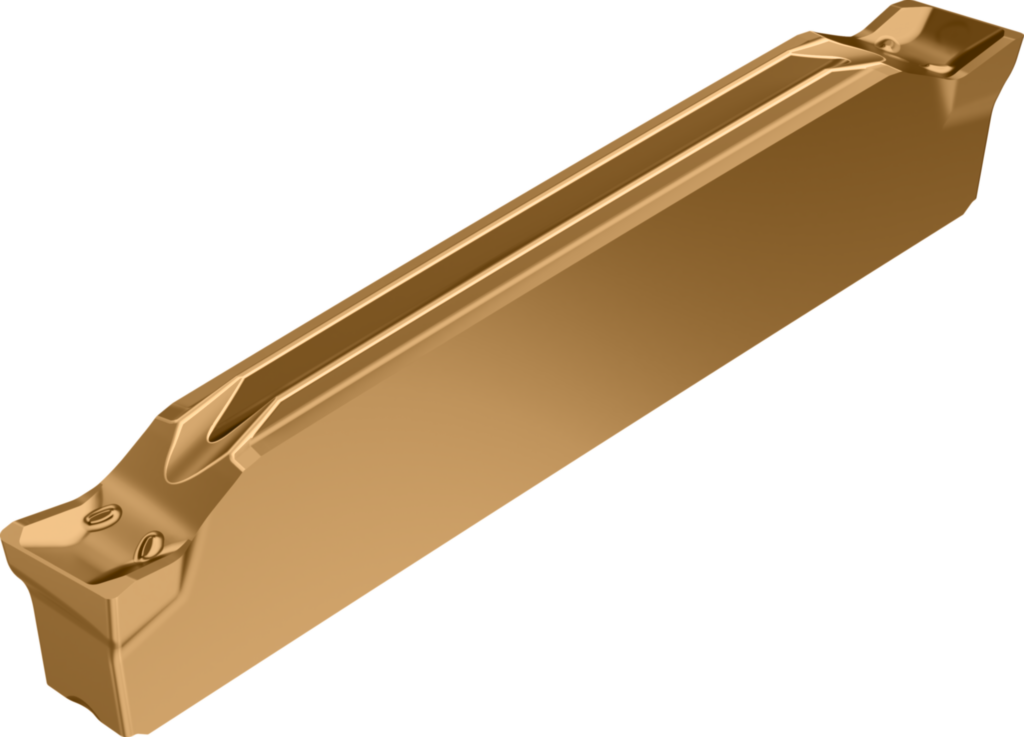

Canelare şi debitare – plăcuţe amovibile GD26-3E300R6-CE4 WSM43G 8592665
Canelare şi debitare – plăcuţe amovibile GD ...-CE4 • Dreapta • WSM43G • Tiger·tec ® Gold • s=3mm • r=0,2mm
| Producător | Walter |
|---|
| Cod producător | GD26-3E300R6-CE4 WSM43G |
|---|
| Cod articol | 8592665 |
|---|
| EAN | 4063466160639 |
|---|
| Tip | Canelare şi debitare – plăcuţe amovibile |
|---|
| Greutate netă | 0,005 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Muchie aşchietoare stabilă pentru avansuri ridicate
Geometrie
- CE4 – Geometrie universală pentru canelare şi debitare
- Muchie aşchietoare stabilă pentru avansuri ridicate
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Numărul de muchii aşchietoare (CEDC) | 2 |
|---|
| Lăţime de aşchiere (s) | 3 mm |
|---|
| Rata de avans (f) | 0.08–0.26 mm |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea muchiei aşchietoare (l) | 26,5 mm |
|---|
| Denumire (Codificare) | GD26-3E300R6-CE4 WSM43G |
|---|
| Unghiul de atac (κ) | 6.00000000000000 |
|---|
| Rază (r) | 0,2 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.05 |
|---|
| Toleranţă lungime (lTol) | ±0.15 |
|---|
| Formă profil (A1) | 2 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 3 mm |
|---|
| Adâncime profil (A8) | 25 mm |
|---|
| Unghi muchie aşchietoare principală stânga (B2) | 6° |
|---|
| Rază la colţ dreapta (C5) | 0 mm |
|---|
| Rază la colţ stânga (C6) | 0 mm |
|---|
| Masă (greutate) (D75) | 0,005 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 7° |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | R |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | CE4 |
|---|
| Număr de muchii aşchietoare (F2) | 2 |
|---|
| Lungime plăcuţe amovibile (G1) | 26,5 mm |
|---|
| Lăţimea plăcuţei aşchietoare (G2) | 2,5 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 5,88 mm |
|---|
| Tip de fixare (G5) | 7 |
|---|
| Înălţime muchie aşchietoare (G7) | 4,46 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSM43G |
|---|
| Acoperire/suprafaţă (H5) | TiAlN/TiSiN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | GD26-3E300R6-CE4 WSM43G |
|---|
| Codificare produs (J22) | 8343 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$GD2630007$$EX$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
