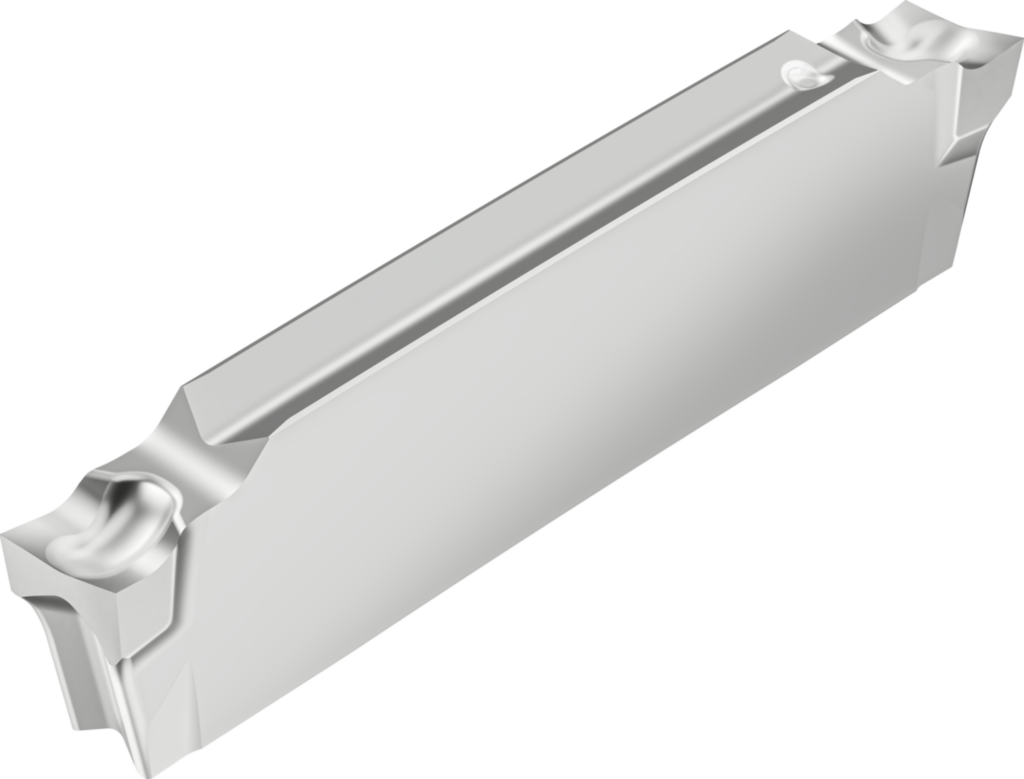

Canelare şi debitare – plăcuţe amovibile DX18-2E200R7-CK8 WN13 8039192
Canelare şi debitare – plăcuţe amovibile DX ...-CK8 • Dreapta • WN13 • s=2mm
| Producător | Walter |
|---|
| Cod producător | DX18-2E200R7-CK8 WN13 |
|---|
| Cod articol | 8039192 |
|---|
| EAN | 0659419939 |
|---|
| Tip | Canelare şi debitare – plăcuţe amovibile |
|---|
| Greutate netă | 0,002 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Control excelent al aşchiilor la fiecare prelucrare
Geometrie
- Faţă de degajare lustruită
- Control optim al aşchiilor
- Formare minimă de bavuri şi proeminenţe
- Avansuri mici până la medii
- Operaţii de canelare şi debitare
- CK8 – Geometria pentru canelare şi debitare
Domenii de aplicare (ISO)
| N – Metale neferoase | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație secundară |
|---|
Date tehnice
| Numărul de muchii aşchietoare (CEDC) | 2 |
|---|
| Lăţime de aşchiere (s) | 2 mm |
|---|
| Rata de avans (f) | 0.04–0.10 mm |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea muchiei aşchietoare (l) | 18 mm |
|---|
| Denumire (Codificare) | DX18-2E200R7-CK8 WN13 |
|---|
| Unghiul de atac (κ) | 7.00000000000000 |
|---|
| Rază (r) | 0 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.02 |
|---|
| Toleranţă lungime (lTol) | ±0.15 |
|---|
| Formă profil (A1) | 2 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 2 mm |
|---|
| Adâncime profil (A8) | 17 mm |
|---|
| Unghi muchie aşchietoare principală dreapta (B1) | 7° |
|---|
| Rază la colţ dreapta (C5) | 0 mm |
|---|
| Rază la colţ stânga (C6) | 0 mm |
|---|
| Masă (greutate) (D75) | 0,002 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 7° |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | R |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | CK8 |
|---|
| Număr de muchii aşchietoare (F2) | 2 |
|---|
| Lungime plăcuţe amovibile (G1) | 18 mm |
|---|
| Lăţimea plăcuţei aşchietoare (G2) | 1,7 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 4,59 mm |
|---|
| Tip de fixare (G5) | 7 |
|---|
| Înălţime muchie aşchietoare (G7) | 3,68 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WN13 |
|---|
| Acoperire/suprafaţă (H5) | unbeschichtet |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | DX18-2E200R7-CK8 WN13 |
|---|
| Codificare produs (J22) | 7292 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$DX1820007$$EX$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
