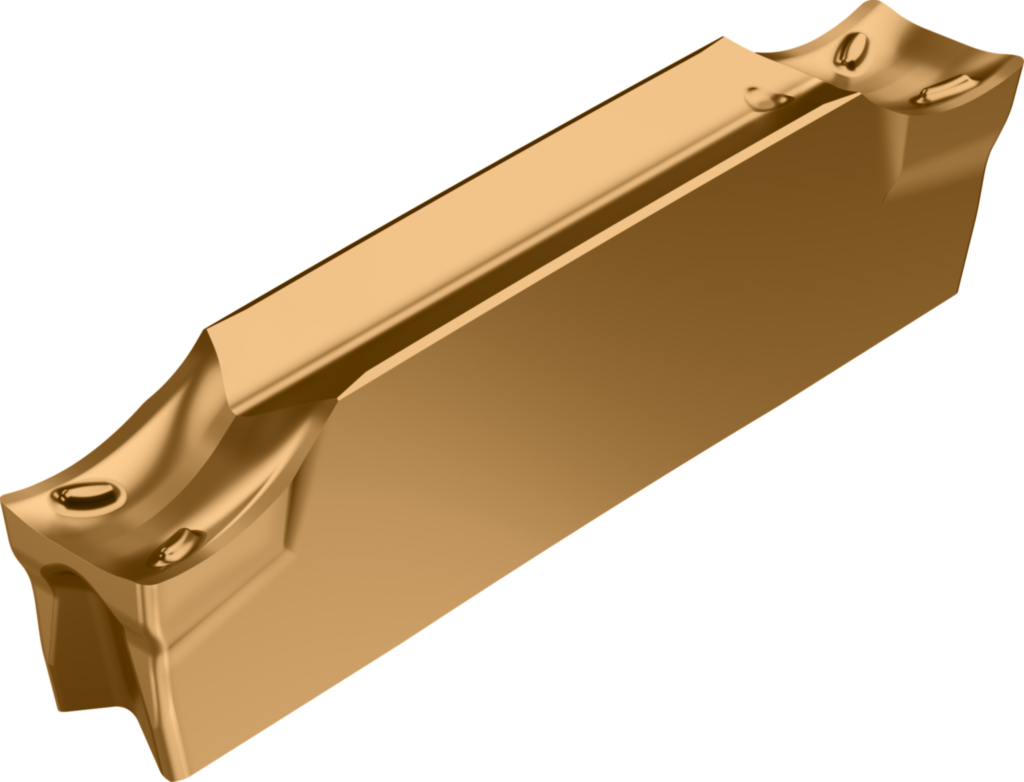

Canelare şi debitare – plăcuţe amovibile DX18-2E200N02-CF6 WSM33S 7795900
Canelare şi debitare – plăcuţe amovibile DX ...-CF6 • Neutru • WSM33S • Tiger·tec ® Silver • s=2mm • r=0,2mm
| Producător | Walter |
|---|
| Cod producător | DX18-2E200N02-CF6 WSM33S |
|---|
| Cod articol | 7795900 |
|---|
| EAN | 0995473939 |
|---|
| Tip | Canelare şi debitare – plăcuţe amovibile |
|---|
| Greutate netă | 0,002 kg |
|---|
| Disponibilitate | Nu mai există scule standard produse în serie. |
|---|
Avantaje
- Formare redusă a depunerilor pe tăiş datorită muchiei aşchietoare ascuţite
Geometrie
- CF6 – Geometria ascuţită pentru debitare
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Numărul de muchii aşchietoare (CEDC) | 2 |
|---|
| Lăţime de aşchiere (s) | 2 mm |
|---|
| Rata de avans (f) | 0.03–0.14 mm |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Lungimea muchiei aşchietoare (l) | 18 mm |
|---|
| Denumire (Codificare) | DX18-2E200N02-CF6 WSM33S |
|---|
| Rază (r) | 0,2 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.05 |
|---|
| Toleranţă lungime (lTol) | ±0.15 |
|---|
| Formă profil (A1) | 1 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 2 mm |
|---|
| Adâncime profil (A8) | 17 mm |
|---|
| Rază la colţ dreapta (C5) | 0,2 mm |
|---|
| Rază la colţ stânga (C6) | 0,2 mm |
|---|
| Masă (greutate) (D75) | 0,002 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 7° |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | N |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | CF6 |
|---|
| Număr de muchii aşchietoare (F2) | 2 |
|---|
| Lungime plăcuţe amovibile (G1) | 18 mm |
|---|
| Lăţimea plăcuţei aşchietoare (G2) | 1,7 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 4,59 mm |
|---|
| Tip de fixare (G5) | 7 |
|---|
| Înălţime muchie aşchietoare (G7) | 3,69 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSM33S |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+Al2O3+(Al) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | DX18-2E200N02-CF6 WSM33S |
|---|
| Codificare produs (J22) | 7292 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$DX1820007$$EX$$ |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
