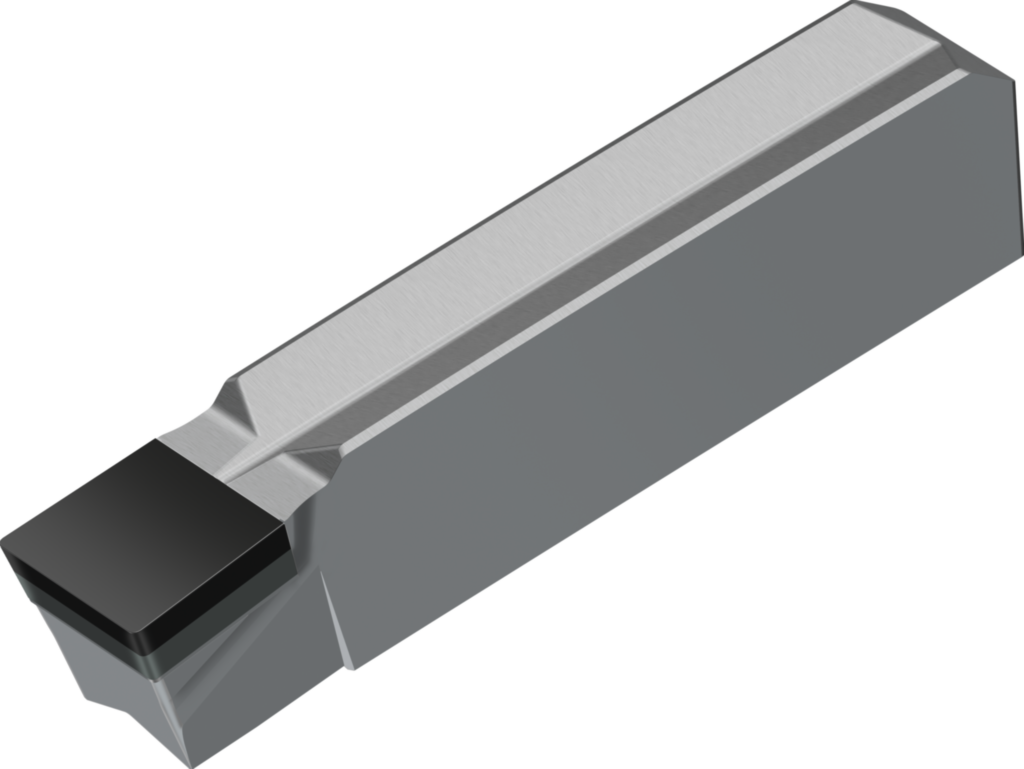

CBN – canelare şi debitare GX24-3F500N04EM-1 WBS10 7823885
CBN – canelare şi debitare GX ...-EM-1 • Neutru • WBS10 • s=5mm • r=0,4mm
| Producător | Walter |
|---|
| Cod producător | GX24-3F500N04EM-1 WBS10 |
|---|
| Cod articol | 7823885 |
|---|
| EAN | 0603591939 |
|---|
| Tip | CBN – canelare şi debitare |
|---|
| Greutate netă | 0,010 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
Geometrie
- Plăcuţă amovibilă din CBN cu rectificare periferică, cu toleranţă G
- Muchie aşchietoare rotunjită
Domenii de aplicare (ISO)
| K – Fontă | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
| H – Materiale dure | Aplicație secundară |
|---|
Date tehnice
| Numărul de muchii aşchietoare (CEDC) | 1 |
|---|
| Lăţime de aşchiere (s) | 5 mm |
|---|
| Rata de avans (f) | 0.10–0.25 mm |
|---|
| Sensul de aşchiere (HAND) | N |
|---|
| Lungimea muchiei aşchietoare (l) | 24 mm |
|---|
| Denumire (Codificare) | GX24-3F500N04EM-1 WBS10 |
|---|
| Rază (r) | 0,4 mm |
|---|
| Toleranţă lăţime plăcuţă (STol) | ±0.02 |
|---|
| Toleranţă lungime (lTol) | ±0.03 |
|---|
| Formă profil (A1) | 1 |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A2) | 5 mm |
|---|
| Adâncime profil (A8) | 22 mm |
|---|
| Rază la colţ dreapta (C5) | 0,4 mm |
|---|
| Rază la colţ stânga (C6) | 0,4 mm |
|---|
| Masă (greutate) (D75) | 0,01 kg |
|---|
| Unghi de aşezare normal, muchie principală (E1) | 6° |
|---|
| Varianta de execuţie a muchiei aşchietoare (E41) | E |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Execuţie plăcuţă aşchietoare (E7) | N |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | EM-1 |
|---|
| Număr de muchii aşchietoare (F2) | 1 |
|---|
| Lungime plăcuţe amovibile (G1) | 24 mm |
|---|
| Lăţimea plăcuţei aşchietoare (G2) | 4 mm |
|---|
| Grosimea plăcuţei aşchietoare (G4) | 5,2 mm |
|---|
| Tip de fixare (G5) | 7 |
|---|
| Înălţime muchie aşchietoare (G7) | 4,7 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WBS10 |
|---|
| Acoperire/suprafaţă (H5) | CBN |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | GX24-3F500N04EM-1 WBS10 |
|---|
| Codificare produs (J22) | 7342 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$$GX2430507$$FX50 |
|---|
| Procedee de prelucrare (J8) | DSS |
|---|
| Număr standard caracteristică (NSM) | DIN4000-77 |
|---|
