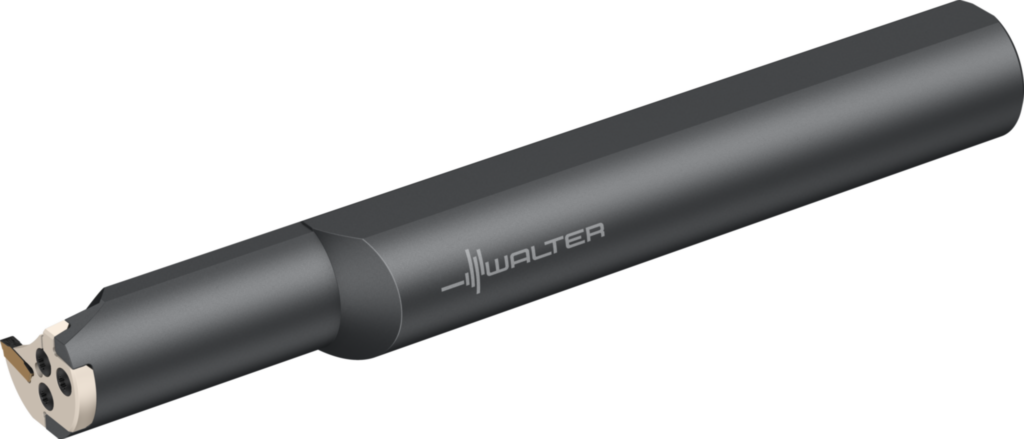

Bară pentru strunjire interioară – canelare interioară NCAI32-4025L-GX16-2 5009485
Bară pentru strunjire interioară – canelare interioară NCAI • Fixare cu şuruburi • metric • coadă cilindrică • Stânga • GX16 • s=3mm • Tmax=9mm
| Producător | Walter |
|---|
| Cod producător | NCAI32-4025L-GX16-2 |
|---|
| Cod articol | 5009485 |
|---|
| EAN | 0329932936 |
|---|
| Tip | Bară pentru strunjire interioară – canelare interioară |
|---|
| Greutate netă | 2,520 kg |
|---|
| Disponibilitate | PL da, catalog nu |
|---|
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 9 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 3 |
|---|
| Diametrul barei de lărgire/alezare d 1 (d1) | 40 mm |
|---|
| Diametrul găurii, min. (Dmin) | 40 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea funcţională (l21) | 299 mm |
|---|
| Lungimea totală (l1) | 300,5 mm |
|---|
| Lungimea maximă în consolă (l4) | 79 mm |
|---|
| Codificare sculă (Codificare) | NCAI32-4025L-GX16-2 |
|---|
| Plăcuţe amovibile posibile (Tip) | GX16-2E3 .. |
|---|
| Lăţimea corpului (s1) | 2 mm |
|---|
| Lăţimea funcţională (f) | 29,5 mm |
|---|
| Greutatea (Greutate) | 2,52 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 3 mm |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A12) | 3 mm |
|---|
| Lăţime funcţională (A2) | 29,5 mm |
|---|
| Înălţime de funcţionare (A4) | 40 mm |
|---|
| Diametrul minim al găurii (A6) | 40 mm |
|---|
| Adâncime de aşchiere (A8) | 9 mm |
|---|
| Lungime în consolă (B3) | 300,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 300,5 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 0 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 400 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 40 mm |
|---|
| Masă (greutate) (D7) | 2,52 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | S |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | NCAI32-4025L-GX16-2 |
|---|
| Codificare produs (J22) | 54 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$GX162000***FX** |
|---|
