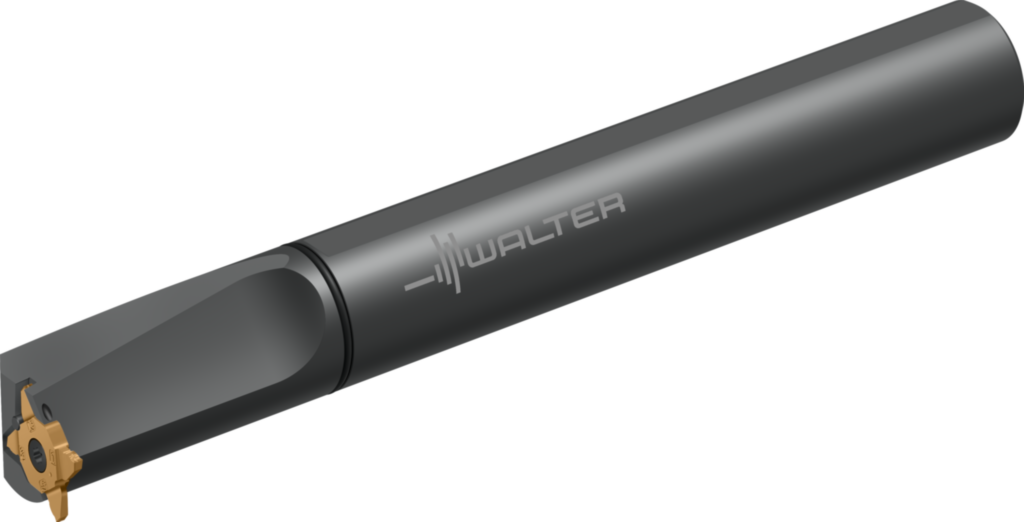

Bară pentru strunjire interioară – canelare interioară G3221-32SR-MX22-2-P 8167144
Bară pentru strunjire interioară – canelare interioară G3221...-P • Fixare cu şuruburi • Răcire de precizie • metric • coadă cilindrică cu aplatizare • Dreapta • MX22 • s=1mm • Tmax=4mm
| Producător | Walter |
|---|
| Cod producător | G3221-32SR-MX22-2-P |
|---|
| Cod articol | 8167144 |
|---|
| EAN | 4063464057757 |
|---|
| Tip | Bară pentru strunjire interioară – canelare interioară |
|---|
| Greutate netă | 1,440 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Efect unic de evacuare a aşchiilor datorită orificiului de răcire axial la prelucrarea găurilor înfundate
- Foarte bună calitate a suprafeţei, fiabilitate şi evacuare a aşchiilor
- Uşurinţă mare în utilizare datorită fixării tangenţiale cu şuruburi autocentrante
- Flexibilitate mare: Plăcuţele cu toate variantele de muchii aşchietoare pot fi utilizate pe acelaşi suport
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 4 mm |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 0.5 - 3.3 |
|---|
| Diametrul barei de lărgire/alezare d 1 (d1) | 32 mm |
|---|
| Diametrul minim al burghiului (Dmin) | 80 mm |
|---|
| Sensul de aşchiere (HAND) | R |
|---|
| Lungimea funcţională (l21) | 248,3 mm |
|---|
| Lungimea totală (l1) | 250 mm |
|---|
| Lungime maximă în consolă (l4) | 72 mm |
|---|
| Codificare sculă (Codificare) | G3221-32SR-MX22-2-P |
|---|
| Plăcuţe amovibile posibile (Tip) | MX22-2E .. |
|---|
| Lăţimea funcţională (f) | 20,6 mm |
|---|
| Greutatea (Greutate) | 1,44 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 0,5 mm |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A12) | 0,5 mm |
|---|
| Lăţime funcţională (A2) | 20,6 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 80 mm |
|---|
| Adâncime de aşchiere (A8) | 4 mm |
|---|
| Lungime în consolă (B3) | 73 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 250 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 11 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 320 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 32 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | h6 |
|---|
| Înălţimea cozii (C4) | 31,25 mm |
|---|
| Masă (greutate) (D7) | 1,44 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | S |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | G3221-32SR-MX22-2-P |
|---|
| Codificare produs (J22) | 7921 |
|---|
| Siglă companie (J3) | W |
|---|
