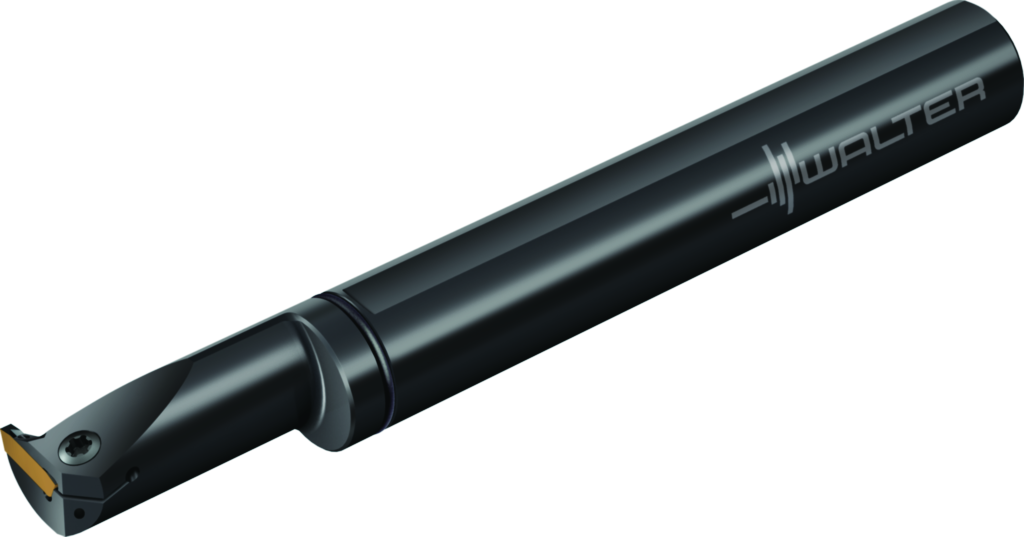

Bară pentru strunjire interioară – canelare interioară G1221-20QL-2T06-GX09-P 7106116
Bară pentru strunjire interioară – canelare interioară G1221...-P • Fixare cu şuruburi • Răcire de precizie • metric • coadă cilindrică cu aplatizare • Stânga • GX09 • s=2mm • Tmax=6mm
| Producător | Walter |
|---|
| Cod producător | G1221-20QL-2T06-GX09-P |
|---|
| Cod articol | 7106116 |
|---|
| EAN | 0854827936 |
|---|
| Tip | Bară pentru strunjire interioară – canelare interioară |
|---|
| Greutate netă | 0,450 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Efect unic de evacuare a aşchiilor datorită orificiului de răcire axial la prelucrarea găurilor înfundate
- Montare fără pierdere de presiune între adaptorul de bază şi sculă prin etanşare cu inel O
- Foarte bună calitate a suprafeţei, fiabilitate şi evacuare a aşchiilor
Date tehnice
| Adâncime maximă de aşchiere (Tmax) | 6 mm |
|---|
| Coolant pressure (CP) | 80 bar |
|---|
| Lăţimea plăcuţei aşchietoare (s) | 2 - 2.5 |
|---|
| Diametrul barei de lărgire/alezare d 1 (d1) | 20 mm |
|---|
| Diametrul găurii, min. (Dmin) | 20 mm |
|---|
| Sensul de aşchiere (HAND) | L |
|---|
| Lungimea funcţională (l21) | 179,3 mm |
|---|
| Lungimea totală (l1) | 180,3 mm |
|---|
| Lungimea maximă în consolă (l4) | 36,3 mm |
|---|
| Codificare sculă (Codificare) | G1221-20QL-2T06-GX09-P |
|---|
| Plăcuţe amovibile posibile (Tip) | GX09-1E1 .. |
|---|
| Lăţimea corpului (s1) | 1,4 mm |
|---|
| Lăţimea funcţională (f) | 16,6 mm |
|---|
| Greutatea (Greutate) | 0,45 kg |
|---|
| Lungimea muchiei aşchietoare (A1) | 2 mm |
|---|
| Lăţimea plăcuţei, dimensiune nominală (A12) | 2 mm |
|---|
| Lăţime funcţională (A2) | 16,6 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 20 mm |
|---|
| Adâncime de aşchiere (A8) | 6 mm |
|---|
| Lungime în consolă (B3) | 180,3 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 180,3 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 11 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 1 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 200 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 20 mm |
|---|
| Înălţimea cozii (C4) | 19,25 mm |
|---|
| Masă (greutate) (D7) | 0,45 kg |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Tipul de unghi de atac (E2) | S |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | C |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 7 |
|---|
| Număr articol (J21) | G1221-20QL-2T06-GX09-P |
|---|
| Codificare produs (J22) | 6281 |
|---|
