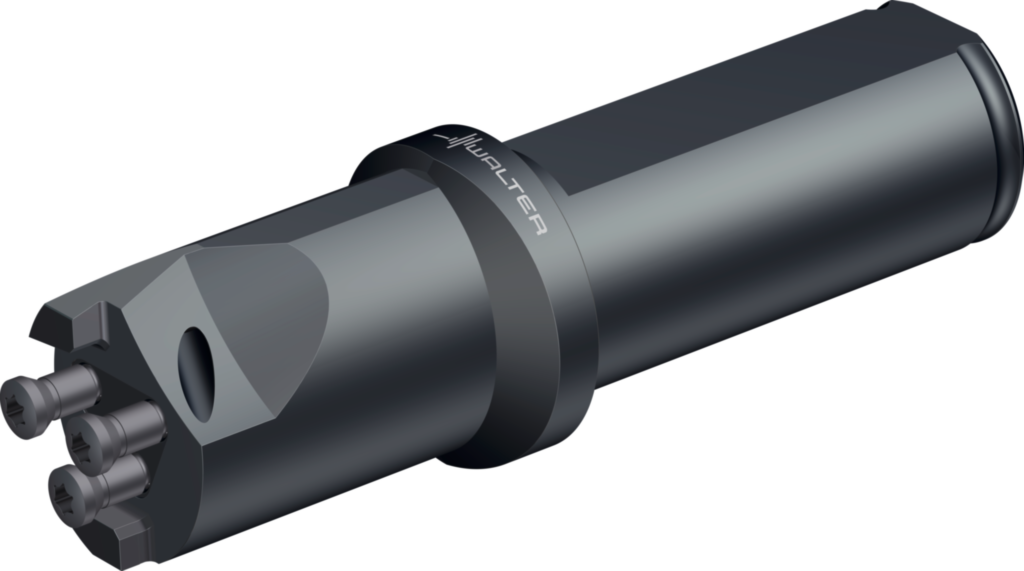

Bară pentru strunjire interioară – Modular MSS-I32R90-1,5D-E 5668817
Bară pentru strunjire interioară – Modular MSS...I...90-1.5 • Walter Cut • inch • coadă cilindrică • Dreapta • 31,75mm
| Producător | Walter |
|---|
| Cod producător | MSS-I32R90-1,5D-E |
|---|
| Cod articol | 5668817 |
|---|
| EAN | 0581176936 |
|---|
| Tip | Bară pentru strunjire interioară – Modular |
|---|
| Greutate netă | 0,739 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 1,25 inch |
|---|
| Lungimea corpului (l16) | 1,618 inch |
|---|
| Lungime coadă (l5) | 2,362 inch |
|---|
| Lungimea totală (l1) | 4,669 inch |
|---|
| Codificare sculă (Codificare) | MSS-I32R90-1,5D-E |
|---|
| Mărime modul (Mărime modul) | I32 |
|---|
| Greutatea (Greutate) | 1,629 lbs |
|---|
| Lungime diametru exterior 1 (B1) | 41,1 mm |
|---|
| Lungime în consolă (B3) | 58,6 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 118,6 mm |
|---|
| Lungime funcţională (B71) | 53,1 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 2,007 mm |
|---|
| Lăţime radială (B92) | 35 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 11 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 3 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1250 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 31,75 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | **** |
|---|
| Coadă, pe partea piesei (C51) | PMA |
|---|
| Formă adaptor, pe partea piesei (C52) | 5 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 9 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | R032 |
|---|
| Diametru de prindere, minim/diametru nominal, pe partea piesei (C711) | **** |
|---|
| Lungime de prindere, pe partea piesei (C81) | 60 mm |
|---|
| Masă (greutate) (D7) | 0,739 kg |
|---|
| Sensul de aşchiere (E1) | R |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 1 |
|---|
| Număr articol (J21) | MSS-I32R90-1,5D-E |
|---|
| Codificare produs (J22) | 8112 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | PMA05CR032**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL11S1250$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
