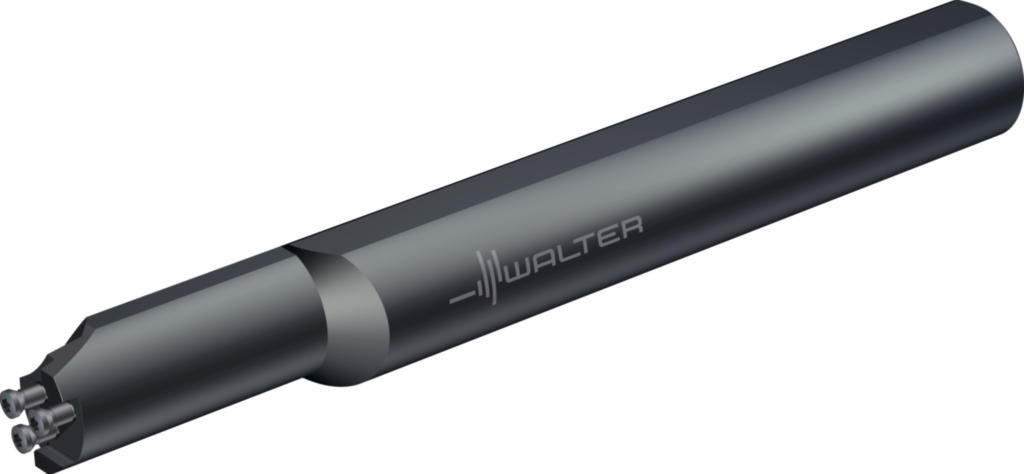

Bară pentru strunjire interioară – Modular MSS-I20L90-2,5D-E 5668776
Bară pentru strunjire interioară – Modular MSS...I...90-2.5 • Walter Cut • inch • coadă cilindrică • Stânga • 25,4mm
| Producător | Walter |
|---|
| Cod producător | MSS-I20L90-2,5D-E |
|---|
| Cod articol | 5668776 |
|---|
| EAN | 0581155936 |
|---|
| Tip | Bară pentru strunjire interioară – Modular |
|---|
| Greutate netă | 0,718 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul de îmbinare (d1) | 1 inch |
|---|
| Lungimea corpului (l4) | 1,819 inch |
|---|
| Lungimea totală (l1) | 7,862 inch |
|---|
| Codificare sculă (Codificare) | MSS-I20L90-2,5D-E |
|---|
| Mărime modul (Mărime modul) | I20 |
|---|
| Greutatea (Greutate) | 1,583 lbs |
|---|
| Lungime diametru exterior 1 (B1) | 46,2 mm |
|---|
| Lungime în consolă (B3) | 61 mm |
|---|
| Cantitate rezerve de reascuţire (B4) | 199,7 mm |
|---|
| Lungime funcţională (B71) | 57,5 mm |
|---|
| Înălţime de funcţionare (B72) | 0 mm |
|---|
| Lăţime funcţională (B73) | 5,994 mm |
|---|
| Lăţime radială (B92) | 21,4 mm |
|---|
| Coadă, pe partea maşinii (C11) | ZYL |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 2 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 1000 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 25,4 mm |
|---|
| Diametru de prindere, pe partea maşinii, clasă de toleranţă ISO (C31) | **** |
|---|
| Coadă, pe partea piesei (C51) | PMA |
|---|
| Formă adaptor, pe partea piesei (C52) | 5 |
|---|
| Variantă de adaptor, pe partea piesei (C54) | 8 |
|---|
| Tip de preluare, pe partea piesei (C55) | 5 |
|---|
| Mărime adaptor pe partea piesei (C6) | L020 |
|---|
| Diametru de prindere, minim/diametru nominal, pe partea piesei (C711) | **** |
|---|
| Masă (greutate) (D7) | 0,718 kg |
|---|
| Sensul de aşchiere (E1) | L |
|---|
| Poziţie unghiulară, adaptor, pe partea piesei (E2) | 0° |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | MSS-I20L90-2,5D-E |
|---|
| Codificare produs (J22) | 8113 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea piesei (J4) | PMA05CL020**** |
|---|
| Codare loc de separare pe partea maşinii (J6) | ZYL01S1000$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-89 |
|---|
