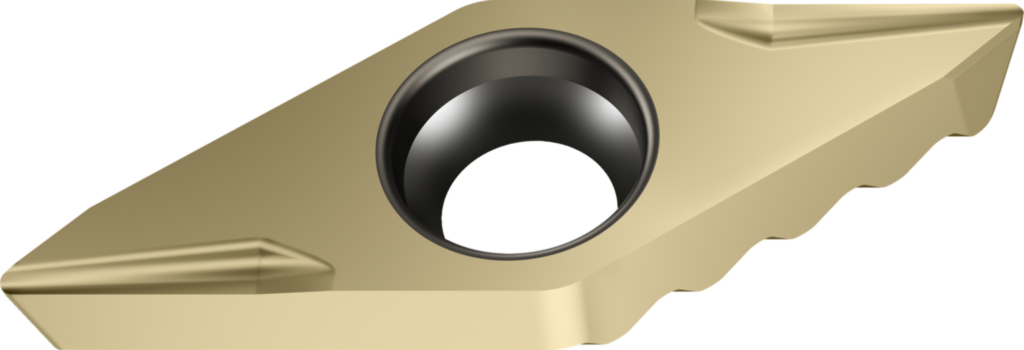

Rombice pozitive de 35° VCGX0902ACFR WSP45G 7975413
Rombice pozitive de 35° VCGX ...-ACFR • Tiger·tec ® Gold • WSP45G • r=0,2mm
| Producător | Walter |
|---|
| Cod producător | VCGX0902ACFR WSP45G |
|---|
| Cod articol | 7975413 |
|---|
| EAN | 0641104787 |
|---|
| Tip | Rombice pozitive de 35° |
|---|
| Greutate netă | 0,002 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Avantaje
- Eficienţă economică înaltă la dimensiuni mici şi medii ale lotului
- Lăţimea faţetei poate fi adaptată în mod flexibil
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Numărul de muchii aşchietoare (Numărul de muchii aşchietoare) | 2 |
|---|
| Diametrul cercului înscris (d) | 5,556 mm |
|---|
| Lungimea muchiei aşchietoare (l) | 9 mm |
|---|
| Denumire (Codificare) | VCGX0902ACFR WSP45G |
|---|
| Rază la colţ (r) | 0,2 mm |
|---|
| Grosimea plăcuţei aşchietoare (s) | 2,5 mm |
|---|
| Unghi de colţ plăcuţă amovibilă (A1) | 35° |
|---|
| Unghi de aşezare normal, muchie principală (A2) | 7° |
|---|
| Cerc înscris (B3) | 5,556 mm |
|---|
| Înălţime muchie aşchietoare (C1) | 2,5 mm |
|---|
| Masă (greutate) (D75) | 0,002 kg |
|---|
| Spărgător de aşchii (E6) | 1 |
|---|
| Spărgător de aşchii, denumirea producătorului (E9) | ACFR |
|---|
| Execuţie plăcuţă aşchietoare (F1) | R |
|---|
| Număr de posibilităţi de utilizare (F2) | 2 |
|---|
| Clasă de toleranţă (G1) | G |
|---|
| Tip de fixare (G5) | 8 |
|---|
| Diametru gaură de fixare (G6) | 2,9 mm |
|---|
| Alimentare cu lichid de ungere-răcire (H2) | 0 |
|---|
| Denumire sort de la producător (H3) | WSP45G |
|---|
| Acoperire/suprafaţă (H5) | TiAlN+Al2O3+(ZrN) |
|---|
| Varianta şi numărul colţurilor muchiilor aşchietoare din dotare (H6) | S |
|---|
| Număr articol (J21) | VCGX0902ACFR WSP45G |
|---|
| Codificare produs (J22) | 7241 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare pe partea maşinii (J6) | WR$CD09$028RB$02 |
|---|
| Număr standard caracteristică (NSM) | DIN4000-76 |
|---|
