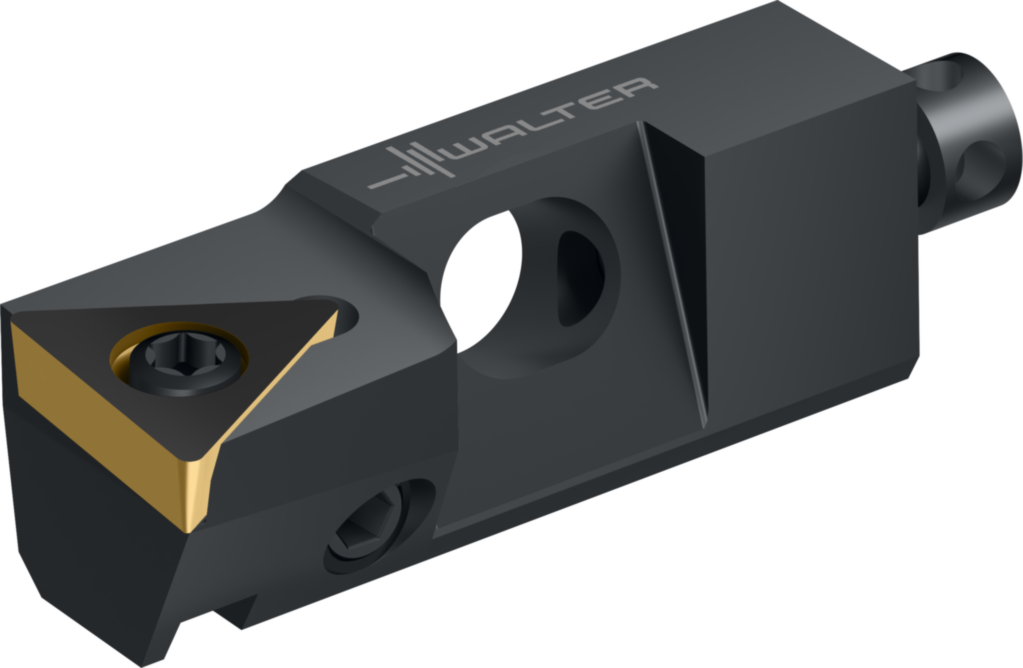

Suport scurt ISO STFCR10CA-11 5009055
Suport scurt ISO STFC...CA • metric • Dreapta • κ=90° • Dc(min)=40mm
| Producător | Walter |
|---|
| Cod producător | STFCR10CA-11 |
|---|
| Cod articol | 5009055 |
|---|
| EAN | 0205752926 |
|---|
| Tip | Suport scurt ISO |
|---|
| Greutate netă | 0,045 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lăţimea cozii (b) | 11 mm |
|---|
| Diametrul de îmbinare (d8) | 7 mm |
|---|
| Diametrul minim de tăiere (Dc min) | 40 mm |
|---|
| Înălţime (h) | 15 mm |
|---|
| înălţimea centrul (h1) | 10 mm |
|---|
| Lungimea de prindere (l5) | 33 mm |
|---|
| Distanţă dintre adaptoare (l13) | 20 mm |
|---|
| Gaură înaltă de fixare (t) | 5 mm |
|---|
| Lungimea totală (l1) | 50 mm |
|---|
| Codificare sculă (Codificare) | STFCR10CA-11 |
|---|
| Plăcuţe amovibile posibile (Tip) | TC .. 1102 .. |
|---|
| Lăţimea funcţională (f) | 14 mm |
|---|
| Lăţime funcţională (A2) | 14 mm |
|---|
| Lungime funcţională (A3) | 50 mm |
|---|
| Înălţime de funcţionare (A4) | 10 mm |
|---|
| Lungime cap (B1) | 17 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 50 mm |
|---|
| Coadă, pe partea maşinii (C11) | KKH |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 010R |
|---|
| Înălţimea cozii (C4) | 15 mm |
|---|
| Masă (greutate) (D7) | 0,045 kg |
|---|
| Unghiul de atac (E1) | 91° |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 60° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Şurub lung de reglaj (G10) | 8 mm |
|---|
| Distanţă gaură 1 (G4) | 20 mm |
|---|
| Diametru gaură de prindere (G6) | 7 mm |
|---|
| Unghi gaură de prindere (G7) | 20° |
|---|
| Înălţime gaură de prindere (G8) | 5 mm |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | STFCR10CA-11 |
|---|
| Codificare produs (J22) | 437 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$TC1102003****04 |
|---|
| Codificare plăcuţă amovibilă (J42) | TCMT 2(1.5)1 |
|---|
