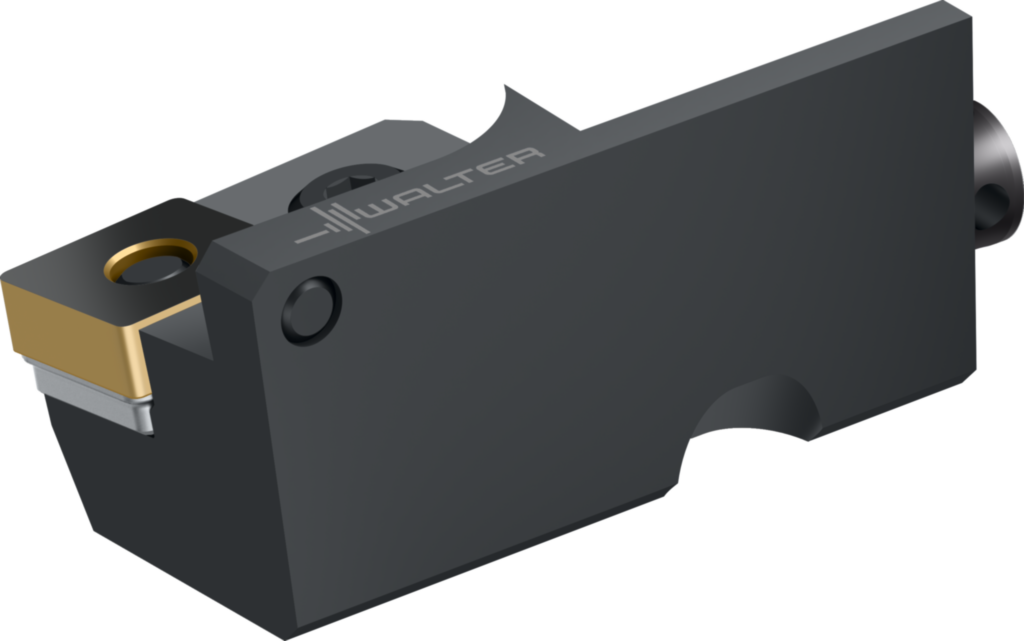

Suport scurt ISO PCLNL16CA-12 5007852
Suport scurt ISO PCLN...CA • metric • Stânga • κ=95° • Dc(min)=60mm
| Producător | Walter |
|---|
| Cod producător | PCLNL16CA-12 |
|---|
| Cod articol | 5007852 |
|---|
| EAN | 0202603910 |
|---|
| Tip | Suport scurt ISO |
|---|
| Greutate netă | 0,172 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Lăţimea cozii (b) | 20 mm |
|---|
| Diametrul de îmbinare (d8) | 9 mm |
|---|
| Diametrul minim de tăiere (Dc min) | 60 mm |
|---|
| Înălţime (h) | 25 mm |
|---|
| înălţimea centrul (h1) | 16 mm |
|---|
| Lungimea de prindere (l5) | 35 mm |
|---|
| Distanţă dintre adaptoare (l13) | 25 mm |
|---|
| Gaură înaltă de fixare (t) | 0 mm |
|---|
| Lungimea totală (l1) | 63 mm |
|---|
| Codificare sculă (Codificare) | PCLNL16CA-12 |
|---|
| Plăcuţe amovibile posibile (Tip) | CN .. 1204 .. |
|---|
| Lăţimea funcţională (f) | 25 mm |
|---|
| Lăţime funcţională (A2) | 25 mm |
|---|
| Lungime funcţională (A3) | 63 mm |
|---|
| Înălţime de funcţionare (A4) | 16 mm |
|---|
| Lungime cap (B1) | 28 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 63 mm |
|---|
| Coadă, pe partea maşinii (C11) | KKH |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 016L |
|---|
| Înălţimea cozii (C4) | 25 mm |
|---|
| Masă (greutate) (D7) | 0,172 kg |
|---|
| Unghiul de atac (E1) | 95° |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 80° |
|---|
| Sensul de aşchiere (F1) | L |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | P |
|---|
| Şurub lung de reglaj (G10) | 8 mm |
|---|
| Distanţă gaură 1 (G4) | 25 mm |
|---|
| Diametru gaură de prindere (G6) | 9 mm |
|---|
| Unghi gaură de prindere (G7) | 45° |
|---|
| Înălţime gaură de prindere (G8) | 0 mm |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | PCLNL16CA-12 |
|---|
| Codificare produs (J22) | 426 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$CN1204003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | CNMG 432 |
|---|
