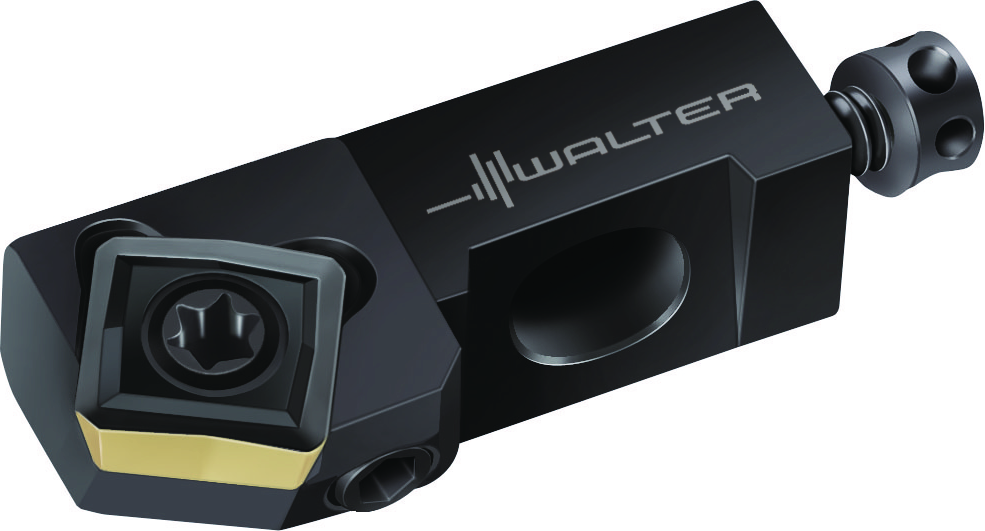

Suport scurt FR697 5016140
Suport scurt FR697 • metric • Dreapta • κ=75° • Dc(min)=20mm
| Producător | Walter |
|---|
| Cod producător | FR697 |
|---|
| Cod articol | 5016140 |
|---|
| EAN | 0412890917 |
|---|
| Tip | Suport scurt |
|---|
| Greutate netă | 0,006 kg |
|---|
| Disponibilitate | Unelte standard pe stoc |
|---|
Date tehnice
| Diametrul de îmbinare (d8) | 3,4 mm |
|---|
| Diametrul minim de tăiere (Dc min) | 20 mm |
|---|
| înălţimea centrul (h1) | 6 mm |
|---|
| Cota a la lungimea funcţională (l14) | 5,5 mm |
|---|
| Lungimea de prindere (l5) | 15,5 mm |
|---|
| Distanţă dintre adaptoare (l13) | 10,5 mm |
|---|
| Gaură înaltă de fixare (t) | 2,3 mm |
|---|
| Lungimea totală (l1) | 25 mm |
|---|
| Codificare sculă (Codificare) | FR697 |
|---|
| Plăcuţe amovibile posibile (Tip) | P284 . S-1N- .. |
|---|
| Lăţimea funcţională (f) | 9,7 mm |
|---|
| Lăţime funcţională (A2) | 9,7 mm |
|---|
| Lungime funcţională (A3) | 25 mm |
|---|
| Înălţime de funcţionare (A4) | 6 mm |
|---|
| Lungime cap (B1) | 9,5 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 25 mm |
|---|
| Coadă, pe partea maşinii (C11) | KKW |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 8 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 085L |
|---|
| Masă (greutate) (D7) | 0,006 kg |
|---|
| Unghiul de atac (E1) | 75° |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 90° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Formă suport (F2) | G |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Şurub lung de reglaj (G10) | 12 mm |
|---|
| Distanţă gaură 1 (G4) | 10,5 mm |
|---|
| Diametru gaură de prindere (G6) | 3,4 mm |
|---|
| Înălţime gaură de prindere (G8) | 2,3 mm |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | FR697 |
|---|
| Codificare produs (J22) | 8315 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | WR$$P28401**3R***** |
|---|
| Codare loc de separare pe partea maşinii (J6) | KKW01C085L$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | DDI |
|---|
| Număr standard caracteristică (NSM) | DIN4000-175 |
|---|
