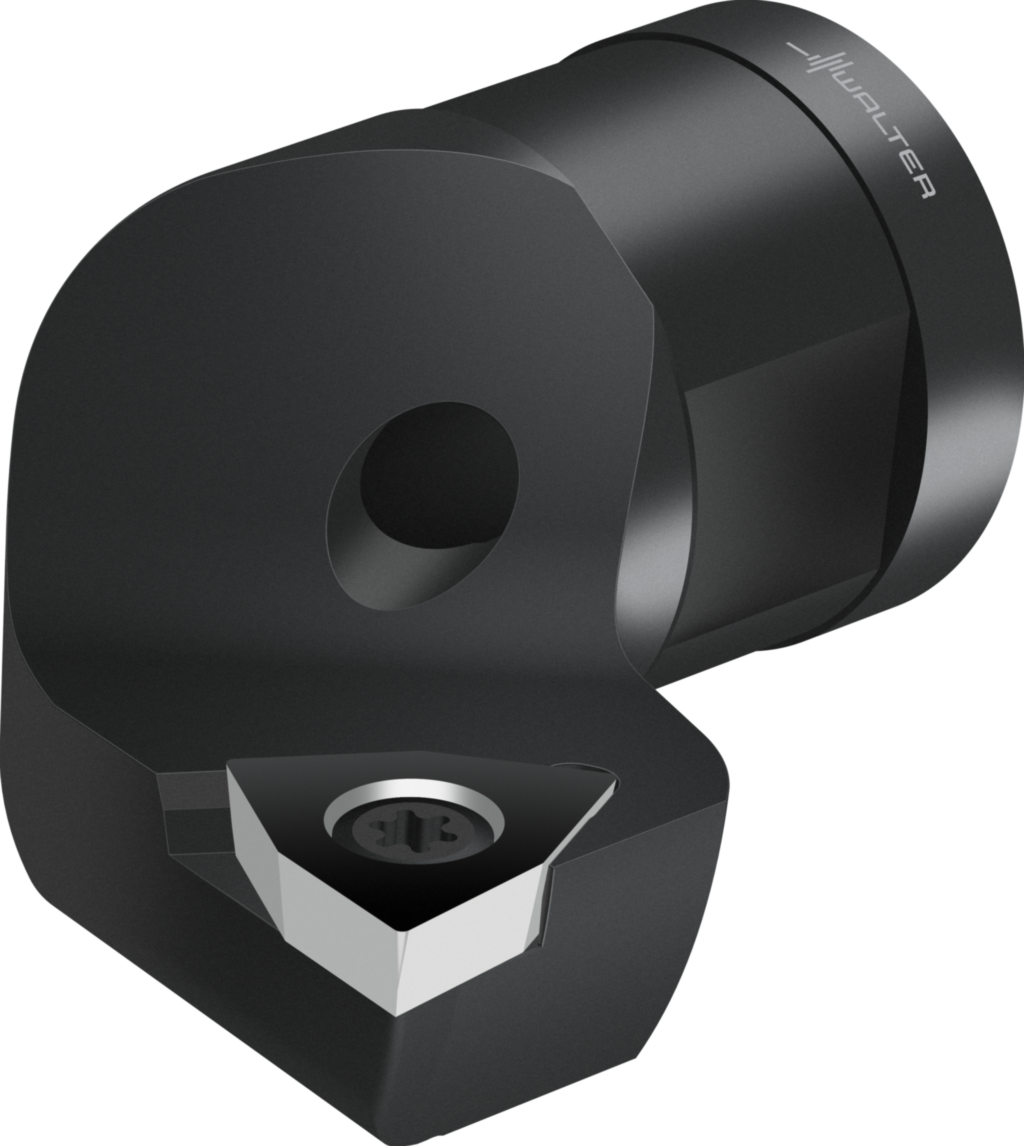

Suport al plăcuţei EB308.TC11 7645182
Suport al plăcuţei EB100 • Dc min=13,8mm • TC .. 1102 ..
| Producător | Walter |
|---|
| Cod producător | EB308.TC11 |
|---|
| Cod articol | 7645182 |
|---|
| EAN | 0957924917 |
|---|
| Tip | Suport al plăcuţei |
|---|
| Greutate netă | 0,029 kg |
|---|
| Disponibilitate | Nu mai există scule standard produse în serie. |
|---|
Date tehnice
| Diametrul minim de tăiere (Dc min) | 17,8 mm |
|---|
| Lungimea funcţională (l12) | 23 mm |
|---|
| Lungimea totală (l1) | 23 mm |
|---|
| Lungimea de prindere (l5) | 0 |
|---|
| Lungimea muchiei aşchietoare (Lc) | 23 mm |
|---|
| Codificare sculă (Codificare) | EB308.TC11 |
|---|
| Plăcuţe amovibile posibile (Tip) | TC .. 1102 .. |
|---|
| Lăţimea funcţională (f) | 6,8 mm |
|---|
| Lăţime funcţională (A2) | 6,8 mm |
|---|
| Lungime funcţională (A3) | 23 mm |
|---|
| Înălţime de funcţionare (A4) | 0 mm |
|---|
| Diametrul minim al găurii (A6) | 17,8 mm |
|---|
| Lungime în consolă (B3) | 23 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 23 mm |
|---|
| Masă (greutate) (D7) | 0,029 kg |
|---|
| Unghiul de atac (E1) | 93° |
|---|
| Unghi de colţ plăcuţă amovibilă (E3) | 60° |
|---|
| Unghi de degajare ortogonal (E4) | 0° |
|---|
| Unghi de înclinare (E5) | 0° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Tip de fixare plăcuţă amovibilă (F5) | S |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 0 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 0 |
|---|
| Număr articol (J21) | EB308.TC11 |
|---|
| Codificare produs (J22) | 7363 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$TC1102003****** |
|---|
| Codificare plăcuţă amovibilă (J42) | TCMT 11 02 04 |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | BAB |
|---|
| Număr standard caracteristică (NSM) | DIN4000-90 |
|---|
