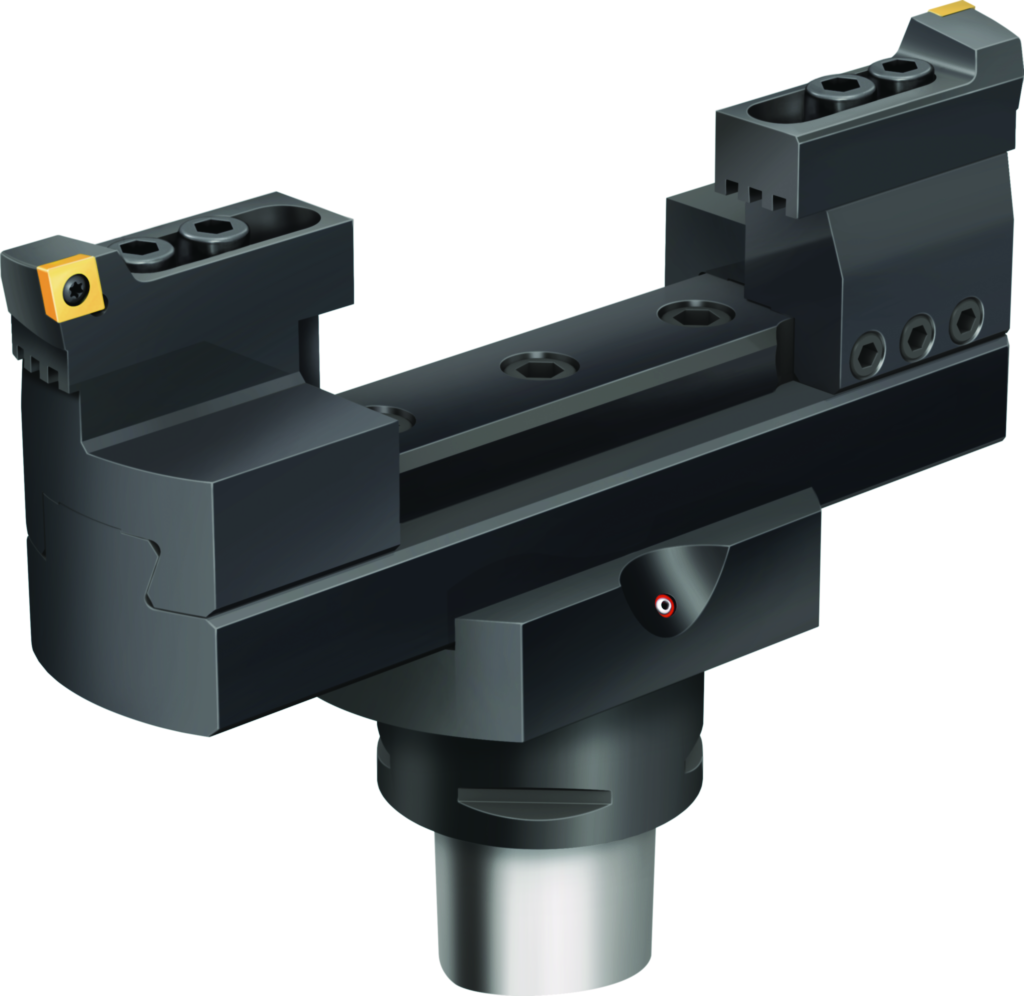

Lărgitor/alezor cu două muchii aşchietoare B3220.C8.220-290.Z2.CC12 6431311
Lărgitor/alezor cu două muchii aşchietoare B3220 • Walter Capto TM ISO 26623 • metric • Dc=220-290mm
| Producător | Walter |
|---|
| Cod producător | B3220.C8.220-290.Z2.CC12 |
|---|
| Cod articol | 6431311 |
|---|
| EAN | 0708759856 |
|---|
| Tip | Lărgitor/alezor cu două muchii aşchietoare |
|---|
| Greutate netă | 8,460 kg |
|---|
| Disponibilitate | Nu mai există scule standard produse în serie. |
|---|
Domenii de aplicare (ISO)
| P – Oțel | Aplicație principală |
|---|
| M – Oțel inoxidabil | Aplicație principală |
|---|
| K – Fontă | Aplicație principală |
|---|
| N – Metale neferoase | Aplicație secundară |
|---|
| S – Superaliaje și titan | Aplicație principală |
|---|
Date tehnice
| Codul dimensiunii de îmbinare (d1) | C8 |
|---|
| Diametrul minim de tăiere (Dc min) | 220 mm |
|---|
| Diametrul de îmbinare (d1) | 80 mm |
|---|
| Diametrul maxim de tăiere (Dc max) | 290 mm |
|---|
| Lungimea funcţională (l4) | 160 mm |
|---|
| Codificare sculă (Codificare) | B3220.C8.220-290.Z2.CC12 |
|---|
| Plăcuţe amovibile posibile (Tip) | CC .. 1204 .. |
|---|
| Greutatea (Greutate) | 8,5 kg |
|---|
| Diametru muchie aşchietoare, minim (A11) | 220 mm |
|---|
| Diametru muchie aşchietoare 2 (A12) | 290 mm |
|---|
| Lungime în consolă (B3) | 160 mm |
|---|
| Cantitate rezerve de reascuţire (B5) | 208 mm |
|---|
| Lungime funcţională (B71) | 160 mm |
|---|
| Coadă, pe partea maşinii (C11) | CCS |
|---|
| Formă adaptor, pe partea maşinii (C12) | 1 |
|---|
| Variantă de adaptor, pe partea maşinii (C14) | 9 |
|---|
| Tip de preluare, pe partea maşinii (C15) | 5 |
|---|
| Mărime adaptor, pe partea maşinii (C2) | 800 |
|---|
| Diametru de prindere, pe partea maşinii (C3) | 80 mm |
|---|
| Lungime coadă (C4) | 48 mm |
|---|
| Turaţie, maximă (D6) | 1450 1/min |
|---|
| Masă (greutate) (D7) | 8,46 kg |
|---|
| Ajustabilitate (D9) | 1 |
|---|
| Unghiul de atac (E1) | 90° |
|---|
| Sensul de aşchiere (F1) | R |
|---|
| Număr de muchii aşchietoare active, pe circumferinţă (F21) | 2 |
|---|
| Număr de muchii aşchietoare active, pe partea frontală (F22) | 2 |
|---|
| Intrare agent de lubrifiere/răcire (H21) | 1 |
|---|
| Ieşire agent de lubrifiere/răcire (H22) | 3 |
|---|
| Execuţia sculei (H4) | S |
|---|
| Număr articol (J21) | B3220.C8.220-290.Z2.CC12 |
|---|
| Siglă companie (J3) | W |
|---|
| Codare loc de separare plăcuţă amovibilă (J41) | ISO$CC1204003****** |
|---|
| Codare loc de separare pe partea maşinii (J6) | CCS01C0800$$$$ |
|---|
| Dispozitiv de stocare (J7) | 0 |
|---|
| Procedee de prelucrare (J8) | BAB |
|---|
| Număr standard caracteristică (NSM) | DIN4000-84 |
|---|
